POWERSPOUT LH TURBINA KAPLAN



Las turbinas LH de PowerSpout ofrecen una solución fácil y barata de obtener electricidad. A partir de saltos de agua de 1.5 a 5m y un caudal de 20-55 L/s, se puede obtener entre 100W y 1600W de potencia. A partir de un coste de 0.01 €/kWh, podrá obtener energía para cargar bancos de baterías de 24Vcc ó 48Vcc mediante regulador MPPT o para conectar a inversor directamente.

¿DÓNDE SE PUEDE INSTALAR?

En zonas aisladas sin conexión a red pública (refugios, bordas, casas, granjas, etc).

Como complemento fiable para obtener electricidad (sistemas mixtos fotovoltaico + turbina o red + turbina).

Allí donde se desee una nueva fuente de alimentación eléctrica, sencilla, barata y fiable.

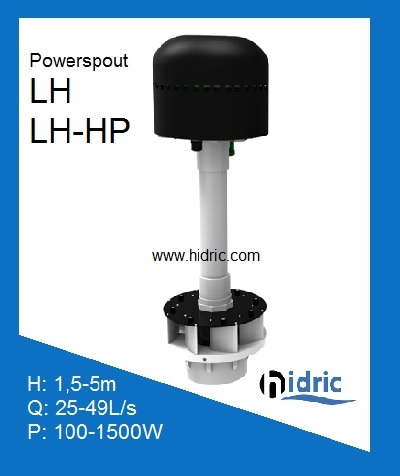

LH / LH-HP

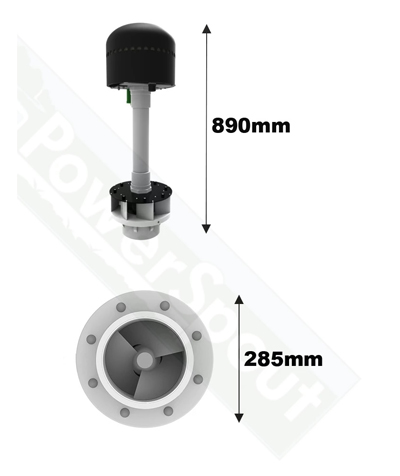

LH: Altura: 1.5-5m. Caudal: 25-50L/s. Para tubo de aspiración de  D200mm

LH-HP: Altura >3.5m. Caudal 40-55L/s

Por encima de 3.6m es obligatorio opción LHHP. Obligatorio tubo aspiración D250mm

Tensión salida: a elegir entre 56-60-80Vcc ó 250-350-400Vcc

Datos técnicos

* Turbina: modelo Kaplan

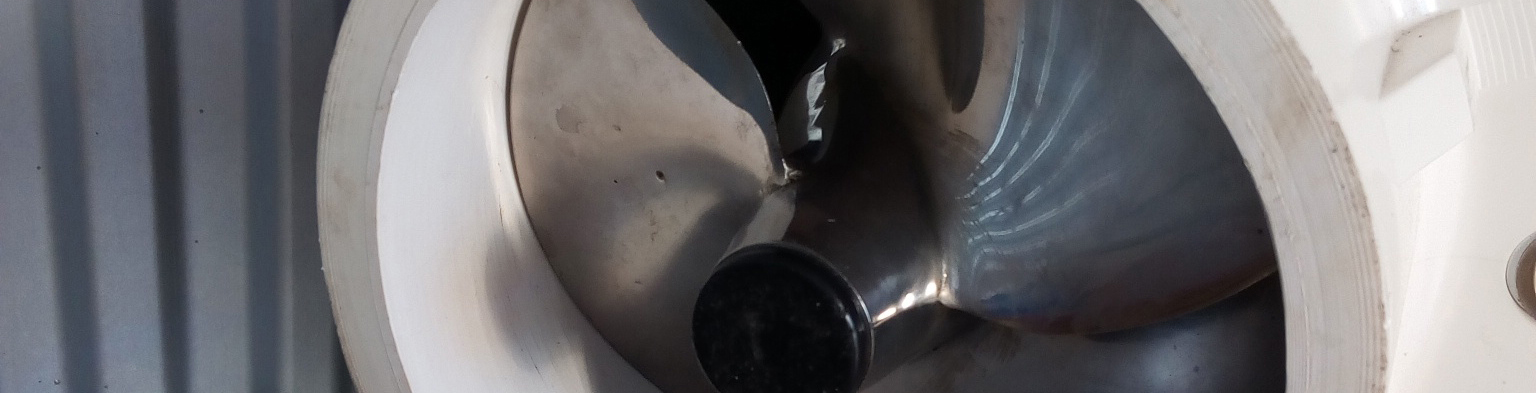

* Rodillo kaplan: hélice acero inoxidable de 154mm de ancho x 19mm eje interior
* Cubierta: plástico LDPE de 3 mm de espesor,
* Altura dinámica máxima: 5 m
* Caudal máximo / turbina: 50 l/s (180000 L/h)
* Caudal mínimo / turbina: 25 l/s (90000 L/h)
* Base en PVCU. Asentamiento sobre brida con manguito PVC D200

* Generador: imanes permanentes trifásicos
* Eficiencia del generador: 70%
* Salida entregada: Rectificada, tensión de corriente continua (+ / y tierra)





LH-MINI

LH-MINI: Altura: 1-5m.

Caudal: 20-25 L/s.

Tensión salida: a elegir 56-60-80Vcc ó 250-350-400Vcc

Datos técnicos

* Turbina: modelo Kaplan
* Rodillo kaplan: hélice acero inoxidable de 100mm de ancho x 16mm eje interior
* Cubierta: plástico LDPE de 3 mm de espesor,
* Altura dinámica máxima: 5 m
* Caudal máximo / turbina: 25 l/s (90000 L/h)
* Caudal mínimo / turbina: 20 l/s (72000 L/h)
* Base en PVCU. Asentamiento sobre brida con manguito PVC D160

* Generador: imanes permanentes trifásicos. Potencia máxima 800W
* Eficiencia del generador: 70%
* Salida entregada: Rectificada, tensión de corriente continua (+ / y tierra)





LH-PRO

LH-PRO: Altura: 3,6-5m.

Caudal: 40-55 L/s.

Tensió sortida: a elegir entre 56-60-80Vcc ó 250-350-400Vcc

Datos técnicos

* Turbina: modelo Kaplan
* Rodillo kaplan: hélice acero inoxidable de 154mm de ancho x 19mm eje interior
* Cubierta: plástico LDPE de 3 mm de espesor,
* Incorpora un sistema giratorio de limpieza de hojas exterior
* Caudal máximo / turbina: 50 l/s (180000 L/h)
* Caudal mínimo / turbina: 25 l/s (90000 L/h)
* Base en PVCU. Asentamiento sobre brida con manguito PVC D200

* Generador: imanes permanentes trifásicos
* Eficiencia del generador: 70%
* Salida entregada: Rectificada, tensión de corriente continua (+ / y tierra)







MODELOS DISPONIBLES

LH/LH-MINI  150-200
Tensión de salida 56Vcc-60Vcc ó 80Vcc
 Para cargar baterías con regulador MPPT

LH-HP 170-200-350
Tensión de salida 170Vcc- 200Vcc ó 350Vcc
Para trabajar con inversor de red Vcc/Vca. Recomendamos para potencias superiores a  950W

MATERIAL ENTREGADO CON LA TURBINA LH

La turbina LH estándar, se suministra junto con el siguiente material:

-Estructura externa
-Generador (GIP) acoplado a la hélice
Barra talla hojas
-2 m de cable conectado al rectificador (positivo, negativo y puesta a tierra (color verde)
-Soporte para turbina LH. Acople brida D200 invertida para LH / LHPRO y D160 para LHMINI

Atención no se suministra la redcucción PVC para unir el tubo de aspiración, ni el tubo de aspiración



CONSULTA SOBRE TURBINAS LH

Se necesita tiempo para diseñar un sistema de energía renovable que incorpore turbinas hidráulicas o un sistema mixto fotovoltaico e hidráulico. Entre el 3 y el 5% de su tiempo, la ha de dedicar a su diseño. Si quiere le podemos ayudar, pero no es forzosamente gratuito. Puede expresar sus dudas iniciales y le responderemos. Pero preguntas complejas (qué tipo de regulador / inversor se necesita, qué diámetro de tubo, como realizar conexiones eléctricas, etc.), debe hacer un pago de 48 . Ver asistencia técnica. Si se pide y se paga una turbina, este asesoramiento será gratuito.

KIT HIDRÁULICO TURBINA LH POWERSPOUT Y ACCESORIOS

Las turbinas Powerspout (y todas en general), necesitan de otros materiales hidráulicos y eléctricos para funcionar correctamente. Aquí mostramos el material que podemos suministrarle en cada turbina TRG (cada elemento tiene un costo aparte):

Reducción cónica PVC PN10 D200-250mm. Es sólo para la opción LHHP ó LHPRO
El tubo de aspiración por razones de transporte sólo LO suministramos si hacemos nosotros la instalación. Debe ser tubo PVC o similar PN 4 mínimo

El diámetro D200 del tubo ya se acoplará directamente al manguito porta brida invertido proporcionado

– Bote de grasa para lubricación automática
Interruptor magnetotérmico Vdc 2p con caja estanca
Derivador de sobretensión DST ya programado
Resistencia de derivación al aire
Regulador MPPT apto para hidráulica

MATERIAL DE RECANVI

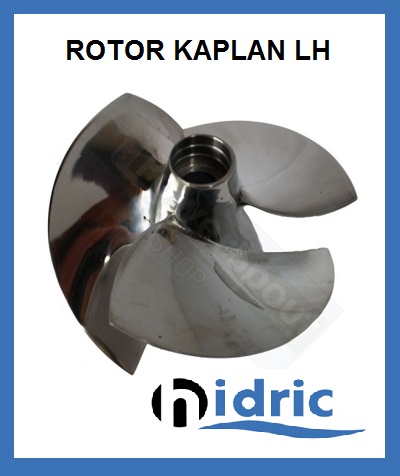

Rotor Kaplan LH

Recambio completo del rotor LH

Diámetro 154mm para turbinas LH

Diámetro 100mm para turbina LHMINI





COJINETES LH

Las turbinas LH llevan dos cojinetes del mismo tamaño:

 Delante y atrás: (2 pc): 6005-2Z (47/25mm)

BOTE DE GRASA

Bote de grasa, para engrase automático.

Bote no reaprovechable

LISTA DE PRECIOS (1 abril 2020)

PRECIOS IVA INLCUIDO

Descripción / modeln  Precio (€/ut)
Powerspout LH estándar consultar
Powerspout LH-HP consultar
Powerspout LH-PRO consultar
Powerspout transporte LH-LH/HP NZ-EU con DHL + segur + arancel aduana 211,00
Powerspout transporte LH-MINI NZ-EU con DHL + segur + arancel aduana 197,00
Asistencia técnica y cálculos para instalar turbina TRG (gratis si se compra la turbina) 48,00
Reducción PVC encolar PN10 D250-200 68,00
Powerspout Bote de grasa TRG no re-aprovechable 56,00
