POMPE TRANSFORMÉE EN TURBINE (PTT ou PAT Pump As Turbine)

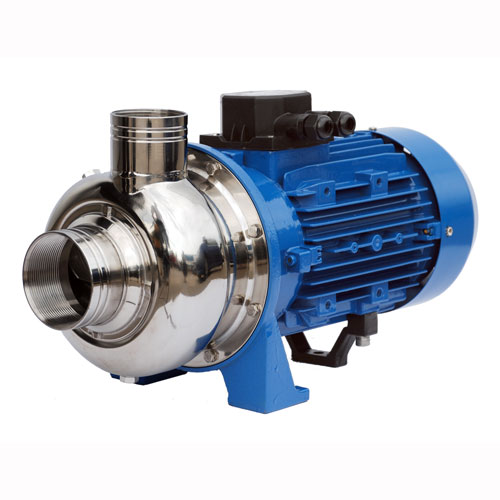

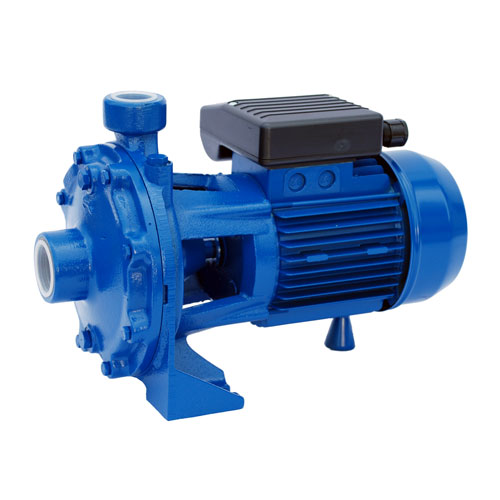

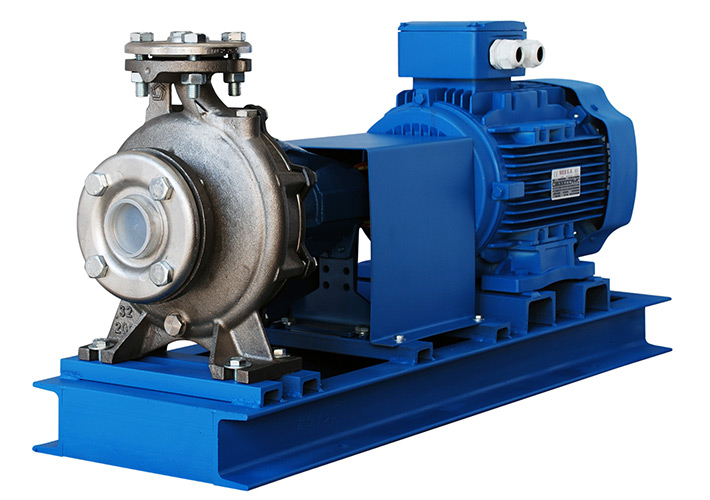

Une Pompe Transformée en Turbine (BTT ou Pompe à Turbine -PAT) est une pompe hydraulique classique fonctionnant en marche arrière dans sa partie hydraulique. Et grâce à des réglages du moteur, capable de pomper (montée d’eau) ou de turbiner (chute d’eau).
Les systèmes PAT réduisent considérablement les coûts d’investissement initiaux en utilisant l’infrastructure de pompage existante pour produire de l’énergie hydroélectrique.
Avec une seule machine, vous pouvez obtenir deux objectifs
Cela peut réduire considérablement le coût d’installation d’une turbine
Impact positif en cas de surplus énergétique.
AVANTAGES INITIAUX
-
Avec une seule machine, vous pouvez obtenir deux objectifs.
-
Cela peut réduire considérablement le coût d’installation d’une turbine.
-
Impact positif en cas de surplus énergétique.
-
Elle permet au niveau local de remplacer les réducteurs de pression ou encore de profiter des sauts de pression existants dans les canalisations, pour obtenir un regain d’énergie à un prix bien moins cher qu’une turbine classique.
-
Il permet de travailler dans des plages de pression et de débit qu’une turbine pourrait ne pas atteindre.
-
Sont principalement utilisées les pompes tuyau-tuyau, ce qui les rend idéales pour les circuits d’eau sous pression où l’eau une fois turbinée ne passe pas à l’extérieur.
Pourquoi utiliser un pompe fonctionnant comme une turbine?
-
Par disponibilité: la disponibilité des pompes sur le marché est très large, et il y a beaucoup d’informations dans les catalogues sur son fonctionnement et ses aspects de construction. Il s’agit d’un avantage par rapport aux microturbines, où il existe un long catalogue d’options de pompes. C’est également un grand avantage dans les pays à économie émergente, où la disponibilité de pompes hydrauliques est supérieure à l’obtention de turbines spécifiques.
-
Pour des raisons économiques et de faisabilité. Les turbines sont généralement fabriquées pour un point de travail spécifique. Cela rend son prix (même dans les microturbines) élevé lorsqu’on travaille avec une seule unité. En revanche, la production en série de pompes hydrauliques entraîne des prix beaucoup plus bas. Il est vrai qu’une PAT donnera une production moindre, mais cela peut être parfaitement compensé par le prix inférieur par rapport à une turbine.
-
Pour des raisons de construction et d’entretien. Généralement, les turbines sont des machines complexes qui nécessitent plus d’entretien que les pompes déjà fabriquées. Au niveau de l’exploitation et des travaux de génie civil, il est plus facile de mettre en œuvre un PAT qu’une turbine spécifique et la maintenance, si elle existe, est déjà connue.
EST-IL NÉCESSAIRE DE DEMANDER UNE CONCESSION D’UTILISATION D’EAU OU D’ÉNERGIE ?
La concession ou le permis d’eau est généralement déjà disponible. Installer la mini turbine PAT reviendrait à installer une pompe de surpression. Aucun permis ou concession n’est requis si l’utilisation de l’eau est déjà disponible.
S’il s’agit d’un ouvrage nouveau, peut être exigé un rapport technique.
Cela peut être un avantage très important par rapport à l’installation d’une turbine spécifiquement. Cet avantage administratif le rend très utile dans les circuits d’eau privés, où existent des conditions hydrauliques disponibles pour faire fonctionner une turbine PAT (pompe réversible), en mode autoconsommation d’énergie.
PEUT-ELLE ÊTRE UTILISÉE TOUTE POMPE HYDRAULIQUE COMME TURBINE PAT ?
Oui, mais les conditions hydrauliques et de débit doivent être données, ainsi que les régimes qui rendront un modèle de pompe particulier viable ou non pour fonctionner comme une turbine PAT (pompe réversible).
Une pompe peut être convertie en tube PAT, si a été préalablement effectuée une étude de débit et de pression, a été déterminé le nombre spécifique en mode pompe et en mode PAT , ainsi que le régime et les performances en mode pompe et en mode PAT.
Avantages de la technologie PAT : UNE BATTERIE HYDRAULIQUE
La situation idéale serait de pomper l’eau d’un réservoir inférieur vers un réservoir supérieur, aux heures où il y a un surplus d’énergie (soit à cause du photovoltaïque, soit à cause d’un faible prix d’achat). Lorsque le surplus est épuisé et face à une demande d’énergie, le flux s’inverse et la pompe devient turbine, envoyant la production vers l’autoconsommation interne.
COMMENT FONCTIONNE UN SYSTÈME PAT
Une pompe hydraulique conventionnelle peut être convertie en système PAT, mais toutes les situations ne sont pas favorables pour pouvoir passer au pompage réversible.
En effet, si vous regardez le graphique, la machine fonctionnant en mode pompe utilise un débit (Qn_b) bien inférieur à celui en mode turbine (Qn_t). La même chose se produit avec la pression. En mode turbine, plus de pression est nécessaire (Hn_t), par rapport au fonctionnement en mode pompe (Hn_b).
L’inconvénient de ce fait est que pour un même rendement, la puissance obtenue est inférieure à la consommation consommée par une pompe.
COMMENT CONVERTIR UNE POMPE HYDRAULIQUE EN TURBINE PAT
Pour convertir une turbine hydraulique en modèle PAT, doit être réalisée une étude prélable d’ingénierie.
1) Connaître les conditions hydrauliques initiales
2) Calculer le nombre spécifique en mode pompe (Nsp)
3) Convertir les facteurs de conception de la pompe en conditions de conception du mode turbine.
4) Convertissez les conditions de vitesse de la pompe en conditions de turbine.
5) Choix de la pompe hydraulique
6) Récupérez le numéro précis en fonction des conditions de fabrication de la pompe hydraulique choisie.
7) Trouver les points de meilleur rendement de la pompe sélectionnée en mode turbine et les relier à la vitesse nominale du travail réel.
8) Vérifiez que la sélection est correcte en termes de débit, de pression et de performances. Si vous ne vous conformez pas, revenez au point 2.
9) Déterminez la puissance de sortie en fonction des nouvelles conditions de travail.
Si vous souhaitez mettre une turbine à partir d’une pompe hydraulique (PAT), je peux vous aider (aide pas gratuite)
ENDROITS IDÉAUX POUR PLACER UNE TURBINE PAT
Réseaux d’eau sous pression existants
-
Entrées de réservoirs avec surpression,
-
Circuits d’irrigation avec pression due à la gravité,
-
Circuits d’eau potable où l’on souhaite réduire la pression avant distribution
Des réseaux avec très peu de pressin
-
Sorties d’eau de stations d’épuration ou de pisciculture
CHARGE BATTERIE OU AUTOCONSOMMATION
Comme toujours chez Hydric fr, je propose des solutions pour charger des batteries (hors réseau), ou un système mixte (hybride avec batterie et autoconsommation directe) ou encore un système exclusivement pour autoconsommation directe. Les turbines PAT (pompe réversible), s’adapteront à votre situation.
COMMENT PUIS-JE VOUS AIDER ?
-
Faire les calculs hydrauliques pour savoir quel modèle de pompe vous pouvez acheter. Il est nécessaire de connaître les données de débit, de pression et de besoins énergétiques. Je peux également réaliser un projet ou un rapport technique.Coût d’ingénierie minimum.
-
Fourniture de la pompe transformée en turbine -PAT- (le prix comprend déjà l’ingénierie) et de tous les éléments hydrauliques et électriques nécessaires, ou ce dont vous avez besoin. L’installation est à votre charge. Demander un devis.
-
Idem point 2 plus aide à l’installation. Prix à convenir selon localisation.
Découvrez nos success stories (ep !! en construction)

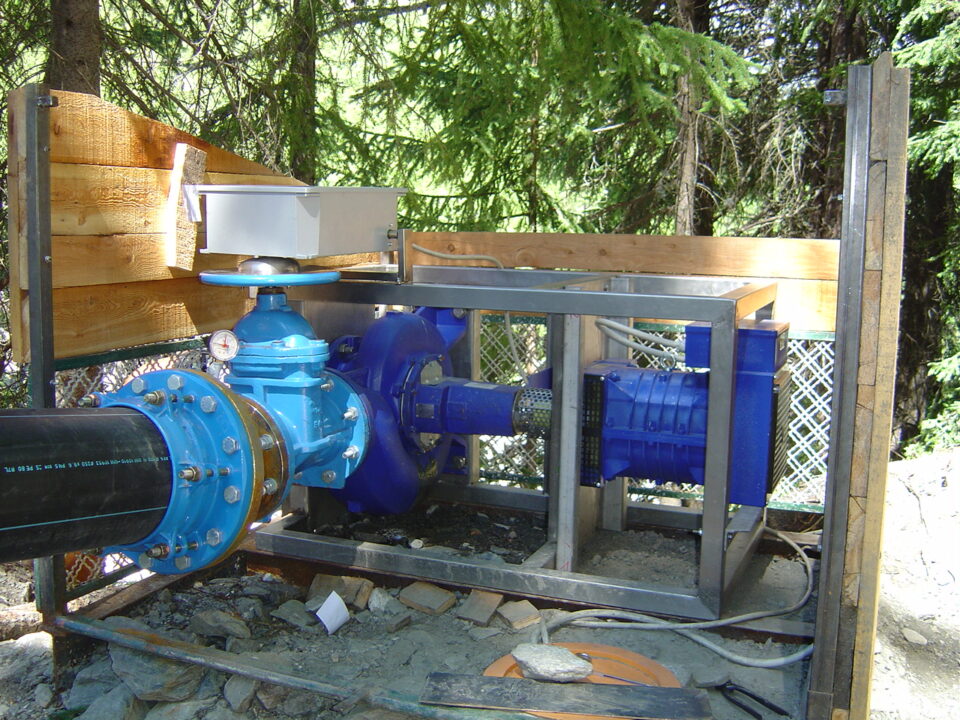

Galerie d'installations PAT innovantes
