Ejemplos de instalaciones
Me llamo Jacint Ponsa. Soy Ingeniero Técnico Agrícola y propietario de la empresa Hidric Online, slu.
Mi especialidad son las instalaciones relacionadas con el agua y el autoconsumo energético: Mini turbinas hidráulicas; Riegos; Fotovoltaica; Fototermia; Ingeniería Hidráulica y Autoconsumo energético o instalaciones de paneles fotovoltaicos.
Ofrezco también Servicio Técnico en colaboración con la red de distribuidores o fabricantes disponibles. Desde reparaciones de fontanería a reparación de bombas de agua y variadores.
Si deseas una ayuda en tu instalación de riego, o fotovoltaica o instalar una turbina hidráulica o fototermia, envíame un correo-e.
Saludos y espero nos veamos pronto.
Contenido en constante actualización*
Marzo 2025:
MICRO TURBINA BTT PARA AUTOCONSUMO INTERNO EN UNA FÁBRICA
Dentro de una fábrica hay mucho consumo eléctrico. En unas de las redes de agua, antes de entrar en el depósito se dispone de un sobrante de presión y se aprovecha para hacer funcionar las turbinas. El caudal es muy variable de la noche a la mañana.
Se suministra dos turbinas tipo BTT (Bomba Transformada en Turbina), que permiten obtener un rendimiento energético por el autoconsumo interno. El sistema está formado por inversor para estabilizar la tensión obtenida.
Enero 2025:
MICRO TURBINA BTT PARA ALIMENTAR EL ALUMBRADO PÚBLICO DE UNA CIUDAD
En una red de agua existe una presión de 12 bares y se reduce hasta 7 bares. Esta diferencia de presión se aprovecha para hacer funcionar una turbina (modelo BTT). La energía obtenida es enviada a una batería. La batería almacena energía durante el día para garantizar un suministro estable por la noche.
Junio 2024:
AGUA CALIENTE FOTOVOLTAICA (FOTOTERMIA) EN UNA QUESERÍA
En una quesería situada al norte de Cataluña, utilizan mucha agua caliente (para calentar la base de leche, pero también para limpiar). Hasta ahora calentaban el agua con una caldera de gasoil. Para romper la dependencia de este combustible, se instalaron dos líneas de fototermia. La línea 1 trabaja con un acumulador de 1200 litros. La línea 2 calienta un depósito de agua caliente sanitaria de 200 L.
- Línea 1: Regulador FOT-T 3000 con 2200Wp de potencia instalado. Se ha instalado una resistencia de 4000W-230Vac. Tensión absorbida por la resistencia es de 167Vdc equivalente al 82% de la potencia instalada.
- Línea 2: Regulador FOT-T 3000 con 2750Wp de potencia instalada. Se ha instalado una resistencia de 1500W-230Vac. Lo ideal habría sido poner una resistencia de mayor potencia, pero la funda del acumulador es pequeña y no hay lugar para una mayor. Tensión absorbida por la resistencia es de 219Vdc, equivalente al 52% de la potencia instalada.
- Temperatura de consigna de 85 y 75ºC
Febrero 2024:
INSTALACIÓN FOTOVOLTAICA DE 4550Wp
Diseño y ayuda en la instalación de una nueva instalación fotovoltaica en una zona completamente aislada eléctricamente. En un lugar idílico una familia vive, y arrienda unos pequeños chalés de madera, destinados al reencuentro interior. La familia ya disponía de unas placas FV y un sistema de batería de Pb-H, pero el tiempo y los consumos elevados dejaron bastante tocado el sistema de 24V.
Diciembre 2023-enero 2024:
INSTALACIÓN DE 2 TURBINAS TF300
GEDERlab de la Univesritat Politècnica de València está desarrollando un proyecto demostrativo de varias fuentes energéticas renovables y entre ellas se incluye la simulación de una microcentral hidráulica.
Noviembre 2023:
INSTALACIÓN DE 3 ESTACIONES MÉTEO VANTAGE PRO 2 Davis Instruments
La Cooperativa Agrícola COPERAL, me pidió poner una estación méteo Vantage Pro 2 en cada uno de sus centros de fabricación y distribución.
Octubre 2023:
INSTALACIÓN DE UN ACUMULADOR 200 Lt ACS CON FOTOTERMIA
Julio 2023:
INSTALACIÓN MIXTA FOTOVOLTAICA 3600Wp + 900W/h TURBINA HIDRÁULICA
Diseño y montaje de un sistema mixto fotovoltaico combinado con turbina hidráulica PLT-HP de Powerspout, en finca agrícola ubicada en el sur de Portugal.
Potencia instalada 3640Wp + 900W/h de potencia hidráulica (potencial de 39kW/h-día). Es una finca agrícola sin red eléctrica pública. Con la instalación realizada, pueden trabajar directamente con la energía eléctrica obtenida o almacenarla en las baterías ion-litio de 15,9kW de potencia. Se utiliza un regulador – inversor híbrido de 8kW de potencia activa (7840W potencia real).
El sistema consta de placas fotovoltaicas ubicadas en dirección Suroeste, batería ion-litio y regulador-inversor híbrido de 8kW de potencia activa más una turbina hidráulica modelo PLT-HP alimentada con un tubo de PE D75mm.
La orientación Sud-Oeste es efectiva para tener cargadas las baterías a última hora de la tarde. Los consumos mayores se producen al mediodía y al anochecer.
Junio 2023:
INSTALACIÓN FOTOVOLTAICA 7200Wp EN CASA PARTICULAR
Diseño y montaje de un sistema fotovoltaico, en casa particular ubicada en los Pirineos Orientales. Potencia instalada 7200Wp + 900W de fototermia.
Con la instalación hecha, pueden tener la energía 100% fotovoltaica. Es una casa con red eléctrica pública, pero el cliente ha optado por utilizar esta red sólo como soporte puntual. Por tanto, el sistema consta de placas fotovoltaicas (455W), batería ion-litio hierro fosfato de 5300W y regulador-inversor híbrido de 8kW de potencia activa (7800W en aislada).
Septiembre 2022 – Febrero 2023:
DISEÑO Y CONSTRUCCIÓN DE UN PROTOTIPO DE TURBINA HIDRÁULICA DE FLUJO CRUZADO TFC-300
La idea era desarrollar una mini turbina hidráulica que funcionara en canales abiertos o acequias con pequeños saltos.
Conseguí desarrollar un prototipo (tres versiones), que llegó a funcionar con un caudal de entre 9-25L/s a una altura de 0,65m netos.
Para la construcción seguí el análisis hidráulico de las turbinas de flujo cruzado, pero poniendo el eje en vertical. Esto permitió trabajar con muy poca altura o desnivel entre láminas de agua y seria viable incluso en canales con tan solo desniveles de 30-40cm.
Por falta de recursos económicos, el prototipo no lo pude poner en fase de producción.
Si estas interesado en el tema y crees puedo ayudarte, ponte en contacto.
Marzo-agosto 2022:

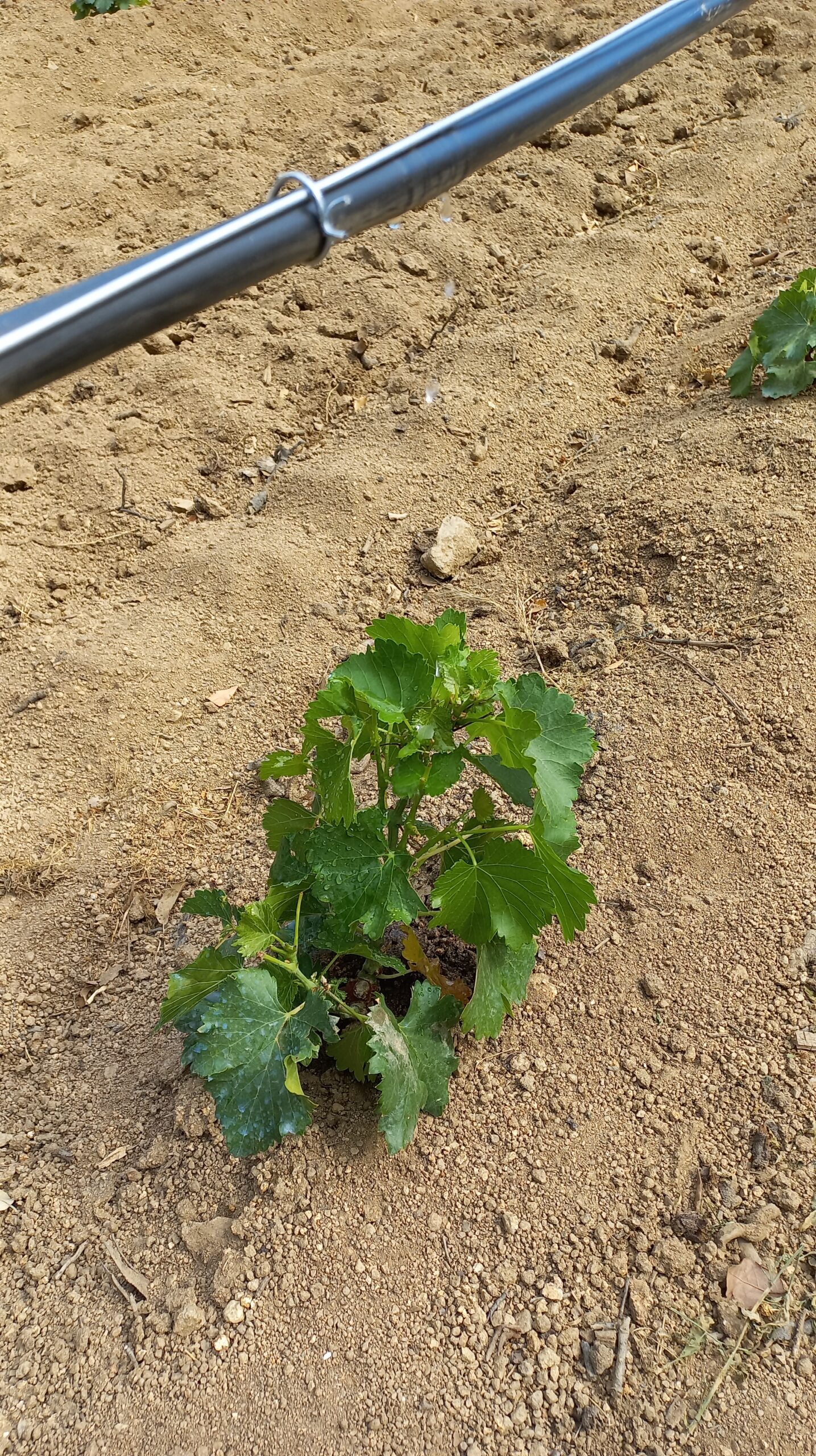

RIEGO EN UN VIÑEDO DE MONTAÑA
Diseño hidráulico e instalación de un sistema de riego automático con manguera de goteo autocompensada en un viñedo (16500 plantas). Viñedo de montaña con pequeños campos y bancales.
FUNCIONAMENTO:
– Tubo Dripline Hose 2.2L/h autocompensante
– Separación: un gotero por planta.
Sistema de riego automático controlado por pequeños programadores Baccara C-1 + válvula solenoide G75 1-1/2″.
Caudal máximo del sistema: 9500 l/h.
Presión en el interior de la tubería 0-4 bar (presión natural por gravedad desde el depósito excepto en algunos campos en los que se han instalado equipo de bombeo).
Noviembre 2021:
TURBINA BTT EN UNA INSTALACIÓN DE RIEGO
Un cliente con cultivo de árboles frutales debe realizar trasvase de agua de un depósito superior a un inferior. La energía que contiene el tubo antes de vaciar en el depósito se ha aprovechado para instalar una turbina hidráulica tipo PAT (Pump as Turbine). La energía obtenida se pasa a un cargador de batería. De la batería se pasa a la red interna en modalidad de autoconsumo.
La turbina puede trabajar 24/24h, pero en realidad sólo trabaja 12-14h al dia
Octubre 2021:
AFORO EN POZO DE AGUA DE 7,5m DE PROFUNDIDAD
Aforo de un pozo de agua de 7m de profundidad. Se busca conocer si el bombeo previsto puede afectar al caudal del río situado muy cerca.
Aforo en cuatro etapas:
Primera etapa: Bombeo a un caudal determinado y medida de nivel, para determinar el caudal a bombear.
Segunda etapa. Bombeo a un caudal determinado superior y medida de nivel.
Tercera etapa. Bombeo a un caudal determinado superior y medida de nivel.
Cuarta etapa: Recuperación y evolución nivel con sonda de nivel (24h)
Agosto 2021.
INSTALACIÓN Y PUESTA EN MARCHA TURBINA TF-500
Turbina TF-500
Altura limpia entre láminas: 2.65m
Caudal disponible: 24 L/s, utilizado 10-15 L/s
Tensión salida: 250Vcc
Producción: se envía toda la producción a red interna con inversor trifásico (autoconsumo 100%)
Julio 2021.
RIEGO CÉSPED EN TERRENO PRIVADO
Instalación del sistema de riego de un césped .
Nº de sectores: 9
Emisor: RAIN-BIRD 5004 sectorial inox
Programador: RAIN-BIRD ESP 8 sectores, ampliable en módulos de 8
Julio 2021.(C)
TURBINA PELTON PLT
Instalación hecha por el cliente.
Turbina Pelton PLT de Powerspout para cargar batería.
Salida tensión turbina 100Vcc
Mayo 2021.(C)
TURBINA PLT-CUBE
Instalación hecha por el cliente.
Turbina hidráulica con soporte de fotovoltaica.
Producción 60-150W. Caudal 0.3-0.8 L/s a 50mca aprox
Tensión salida: 80Vcc
Carga de batería tipo de ion-litio de 48-53 Vcc con DST de derivación por Voc
Noviembre 2020.
INSTALACIÓN Y PUESTA EN MARCHA FILTRO AUTOLIMPIANTE PARA SISTEMA DE REIGO EN FINCA DE MANZANAS Y KIWIS
Caudal del proyecto: 38.000 Lt/h
Instalación del cabezal de riego con filtro autolimpiante según presión diferencial.
Válvulas hidráulicas con mando remoto vía radio
Octubre 2020
AYUDA EN LA INSTALACIÓN DE CINTA DE RIEGO PARA PRUEBAS CULTURALES EN UNA ESCUELA AGRARIA
Junio 2020.
SUMINISTRO Y PUESTA EN MARCHA TURBINA POWERSPOUT TRG-HP-360
Ayuda en la instalación de un sistema mixto (turbina hidráulica+ fotovoltaica) en un lugar aislado de la red.
Caudal del proyecto: 8 L/s
Setiembre 2019-marzo 2020.
AFORO CAUDAL (SEGUIMIENTO) EN RIO DE MONTAÑA
Determinar el caudal instantáneo, utilizando el método de sección y velocidad (m/s), en un río de montaña durante unos meses, para determinar si el bombeo de un pozo cercano afecta al caudal del río.
Junio 2017
AUTOMATIZACIÓN RIEGO CON SEÑAL VÍA RADIO
Instalación con 14 sectores de riegos, activados con programador y señal vía radio de hasta 450m de distancia (la señal puede llegar a 5000m). Se utiliza un programador de riego estándar 230Vac/24Vac y 15 salidas.
Diciembre 2016
AFORO POZO ARTESIANO DE 12m DE PROFUNDIDAD
Aforo de un pozo de artesiano de 12m de profundidad. Se busca conocer el caudal y su capacidad de recuperación.
Junio 2016
TURBINA HIDRÁULICA EN DEPÓSITO DE CLORACIÓN AISLADO
Instalación de una turbina hidráulica TH-600 (modelo antiguo), como soporte de energía fotovoltaica.
Septiembre 2015
CÁLCULOS HIDRÁULICOS EN CULTIVO DE RAÍZ FLOTANTE CON PISCINA HIDROPÓNICA
Pre proyecto de viabilidad técnica de un invernadero destinado al cultivo de huerta, aplicando la técnica hidropónica, con raíz desnuda en el agua.
Septiembre de 2012.
SECTORES DE RIEGO INDIVIDUALES PARA HUERTOS DE ALQUILER
Se pone equipo de bombeo y distribución de bocas de riego por cada sub-parcela de huerta
Agost de 2012
BOMBEIG PER REG D’ASPERSSIÓ I GOTEIG EN ZONA DE MUNTANYA
Equip de bombeig format per dues bombes ESPA, amb actuació escalable i variadors.
Es posa també un equip de fertirrigació amb venturi.
Es subministra tub alumini per sectors de reg i mini-canons de reg S35
Noviembre 2011.
RIEGO CON CINTA EXUDANDO PARA HUERTA + GOTEO EN ÁRBOLES FRUTALES
Instalación hecha en Ibiza, para una huerta (tipo paradas en Crestall), con 10.000ml de cinta exudante (antigua Poritex).
Tubo de goteo, con gotero botón autocompensante (8L/h), para árboles frutales
Bomba con electroválvulas y programador de riego con activación en la demanda, a partir de sensor de humedad del suelo (modelo Acclima) Sectores de riego ubicados en el campo con electroválvula hidráulica 3 vías con reductor de presión incorporado. Modelo Baccara 1-1/2″ con solenoide 3VNO
Agosto 2010.
SISTEMA HUMECTACIÓN EN MURALLA ROMANA
Sistema de humectación de unas antiguas murallas romanas ubicados dentro del Museo Romano en una ciudad.
La humectación se hizo para evitar una desecasión de los muros (base de la antigua muralla romana), que había sido enterrada unos 1500 años. Para preservarla de los cambios repentinos de temperatura y humedad me pidieron colocar un sistema de humectación (con gotas grandes, por tanto no podía ser pulverización).
Se utilizó varios sectores activados con sensores de humedad Watermark y apertura automática según grado de humedad de dentro del muro. Por la humectación se utilizó emisores de bajo caudal (2 l/h) a una presión de 2-3 bar.
Setembre 2008
PLA DIRECTOR D’ABASTAMENT D’AIGUA EN POBLE DEL PRE-PIRINEU
Pla Director d’Abastament d’Aigua Potable en alta, en municipi d’un poble del Pre-Pirineu.
Es comptabilitzen les captacions i el volum anual d’aigua aportat.
Es comptabilitzen els dipòsits i reserves diàries
Es comptabilitzen els consums diaris/anuals
Es projecta els consums actuals dins el periòde 2008-2018 i es determina les mancançes i actuacions de millora a fer
Octubre de 2007.
INSTALACIÓN HIDRÁULICA DE UNA FUENTE ORNAMENTAL
Fuente ornamental circular con un surtidor central en columna y anillo circular.
Circuito central con arranque variador. Caudal 14 m3/h
Circuito secundario con arranque gradual. Caudal 25 m3/h
Depósito de regulación 5m3 de capacidad con filtro y circuito de cloración extra.
Març 2007.
CAPÇAL DE FILTRACIÓ AMB FILTRES DE SORRA
Capçal de filtració amb bomba 25m3/h, presostat diferencial, filtres de sorra, filtres d’anelles i distribució a electrovàlvules
Desembre 2006.
SISTEMA DE REG EN CULTIU DE GESPA, AMB COBERTURA TOTAL FIXE ENTERRADA -Menorca-
Sistema de reg format per 20 sectors amb emissors MP-Rotator.
Cobertura total enterrada, Pressió màx. 1.5bar. Cabal màx. per sector 10 m3/h
Programador Nelson 24 sectors 220/24Vac
Octubre 2005.
ESTUDIO INFILTRACIÓN AGUA DE RIEGO DENTRO DE UN CULTIVO DE CÉSPED
Determinación de la velocidad de infiltración del agua de riego (o lluvia), en un cultivo de césped.
Diseño agronómico del riego. Cálculo del tiempo de riego, frecuencia e intervalo entre riegos.
Estudio de ahorro de agua de riego, utilizando programador por tiempo o programador activado con sensor de humedad del suelo
