Micro turbinas hidráulicas (BTT – PAT)

Las micro turbinas hidráulicas o pico‑hidro (sistemas de < 5 kW) son soluciones compactas y eficientes para generar electricidad aprovechando la presión o el caudal en tuberías de agua (por ejemplo, redes de agua potable, de riego o industriales). Una de las formas más asequibles y versátiles de instalar micro turbinas es mediante el uso de Bombas Transformadas en Turbina (BTT), conocidas en inglés como Pump As Turbine (PAT)

¿Qué es una bomba BTT o PAT?

Una BTT es una bomba centrífuga que, al invertirse su funcionamiento, actúa como turbina. Se conecta a un motor —habitualmente un motor‑generador— y, al recibir presión del agua en vez de impulsión, gira para producir electricidad. Es una opción económica y disponible en múltiples tamaños, ideal para aprovechar presiones residuales o caudales moderados en tuberías existentes .

Ventajas de las PAT

  • A menor coste: suelen costar hasta un 50 % menos que turbinas convencionales del mismo rango de potencia

  • Instalación sencilla: se adaptan a tuberías preexistentes, sin requerir grandes obras hidráulicas.

  • Flexibilidad: pueden emplearse múltiples unidades para cubrir variaciones estacionales en el flujo.

Aplicaciones en Hidric

En Hidric, desarrollamos sistemas BTT-PAT para:

  • Captar energía en redes de agua potable y riego.

  • Integrar micro turbinas Potentes como Powerspout o Salòria, así como BTT-PAT, para generar electricidad 100 % renovable

Aplicaciones principales

  • Energía renovable en redes de agua potable, riego o industriales.

  • Sistemas aislados o híbridos (hidráulico + solar + baterías + inversor).

  • Instalaciones rurales o dispersas donde la energía de los flujos de agua es fiable y constante, incluso cuando la solar disminuye

Tensión de salida: batería o inversor

La electricidad generada por estas micro turbinas suele entregarse en corriente continua (DC), con tensiones especialmente pensadas para sistemas de acumulación energética:

  • 24 V: ideal para bancos de baterías de plomo-ácido.

  • 48 V (en litio, 51 V nominales): opción habitual en sistemas modernos con baterías Li‑ion, como las de ~51 V

  • También pueden conectarse directamente a inversores híbridos, que gestionan simultáneamente generación hidráulica, solar y cargas AC, para alimentar viviendas o sistemas industriales sin necesidad de baterías (aunque muchas instalaciones las incluyen como respaldo).

Flujo recomendado y ejemplos

Las soluciones pico‑hidro (< 5 kW) como las PAT o turbinas tipo Pelton/Kaplan se adaptan a saltos de altura reducidos (< 100 m) y caudales de menos de 50 L/s, con diseños simples y robustos.

Las turbinas BTT- PAT se integran perfectamente en estas condiciones, ofreciendo una excelente relación coste‑beneficio.

¿Por qué elegir Hidric?

  • Utilizamos un sistema NO PATENTADO. En efecto, podemos suministrar el material o hacer sólo los cálculos y sin compromiso alguno podrá usted adquirir libremente el material. El cálculo hidráulico exclusivamente tiene un coste de ingeniería.
  • Presupuesto gratuito.  El primer presupuesto es gratuito y sin compromiso. De querer más información o detalle de precios o profundizar en opciones posibles (tipo o modelo de turbina o un análisis hidráulico), se pagará según valoración.
  • Experiencia en BTT, Powerspout y Salòria para instalaciones en redes existentes o lugares aislados. Casi 2000 kW vendidos en micro hidráulica (0.25kW+0.6kW+0.45kw+4.3kW+0.65kW+2.6kW….= 2000 kW)

  • Experiencia con inversores híbridos compatibles y bancos de batería de plomo-ácio o litio de 24 o 48-51Vdc).

  • Asesoramiento Técnico para la instalación, desde el diseño hidráulico hasta el sistema eléctrico y de control.

  • Autosuficiencia energética, reduciendo la dependencia de fuentes fósiles y ahorrando en costes operativos eléctricos.

Tres ejemplos de donde instalar una micro turbina hidráulica:

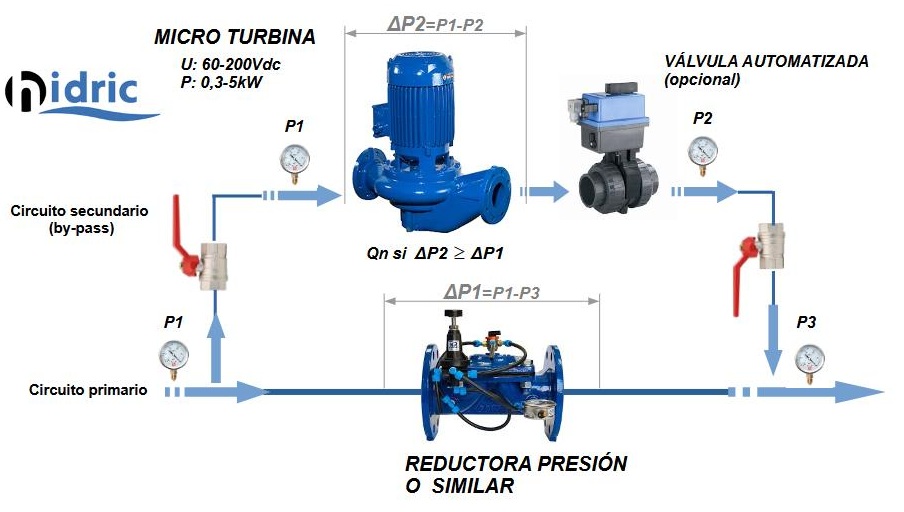

  • Turbina hidráulica en tubo a presión, aprovechando un excedente de presión (reductora de presión o salto diferencial). La turbina se instala en circuito secundario o by-pass. Una válvula motorizada en serie permite activar o desactivar el funcionamiento de la turbina, en función de la configuración eléctrica. Turbinas recomendadas: Salòria o BTT.
  • Turbina hidráulica en tubo a presión, justo antes de entrar a un depósito o balsa. Se instala la turbina en circuito secundario. Una válvula motorizada instalada en paralelo puede activar/desactivar el funcionamiento de la turbina en función de la configuración eléctrica. Turbinas recomendadas: Salòria, BTT.
  • Turbina hidráulica a salida de embalse, o estanque o presa, aprovechando un caudal ecológico. En esta ocasión la turbina instalada en by-pass respecto la válvula de compuerta de fondo, proporcionará energía 24/24 h. Turbinas recomendadas: Powerspout, BTT

MICRO TURBINAS BTT

saloria tp150
Bomba Transformada a Turbina

BTT- TVME

Turbina hidráulica BTT-Vertical Multietapa. Ensamblada a un generador trifásico de imanes permanentes sin escobillas. Tensión salida según configuración eléctrica para cargar batería 24-48/51Vdc ó 160-250Vdc para cargar batería o conexión a red interna.



Datos técnicos

  • Caudal de 0,33 a 10,0 L/s
  • Presión nominal: 10-160 mca (1-16bar)
  • Presión máxima de entrada: PN16-PN25 bar
  • Salida de tensión: según necesidades 48/51 a 250Vdc
  • Cuerpo de Asp. Imp.: Hierro fundido GG25
  • Camisa externa: en acero inox AISI 304
  • Rodillos: Hierro fundido GG-25
  • Difusores: Hierro fundido GG-25
  • Eje Acero inox AISI 420
  • Sello mecánico: Sil. / Graf. / Teflón
  • Juntas: NBR

EJEMPLOS DE PRODUCCIÓN SEGÚN DATOS HIDRÁULICOS DISPONIBLES (para otros datos consultar). Valores no contractuales

BTT Q (L/s) H (m) P (W)
TVME300 0,87 67 269
TVME310 0,87 87 348
TVME320 0,87 104 415
TVME330 0,87 131 522
TVME340 0,87 162 641
TVME410 1,38 59 366
TVME420 1,38 87 546
TVME430 1,38 115 720
TVME440 1,38 158 981
TVME520 2,22 38 369
TVME530 2,22 52 529
TVME540 2,22 71 709
TVME550 2,22 105 1048
TVME560 2,22 143 1425
TVME630 3,88 34 593
TVME640 3,88 45 803
TVME650 3,88 69 1222
TVME660 3,88 94 1675
Bomba Transformada a Turbina (BTT o Pump as Turbine -PAT)
saloria

BTT- TVES

Turbina hidràulica BTT-Vertical de Etapa Simple.

Ensamblada a un generador trifásico de imanes permanentes sin escobillas. Tensión salida según configuración eléctrica para cargar batería 24-48/51Vdc ó 160-250Vdc para cargar batería o conexión a red interna.



Datos técnicos

  • Caudal de 0,16 a 13,0 L/s
  • Presión nominal: 3-15 mca (1-1.5bar)
  • Presión máxima de entrada: PN10-PN6 bar
  • Salida de tensión: según necesidades 48/51 a 250Vdc
  • Cuerpo de Asp. Imp.: Hierro fundido GG25
  • Camisa externa: en acero inox AISI 304
  • Rodillos: Hierro fundido GG-25
  • Difusores: Hierro fundido GG-25
  • Eje Acero inox AISI 420
  • Sello mecánico: Sil. / Graf. / Teflón
  • Juntas: NBR

EJEMPLOS DE PRODUCCIÓN SEGÚN DATOS HIDRÁULICOS DISPONIBLES (para otros datos consultar). Valores no contractuales

BTT Q (L/s) H (m) P (W)
TVES-100 1,66 3,1 25
TVES-110 2,65 6,6 78
TVES-120 3,32 7,6 113
TVES-130 3,8 8,2 140
TVES-510 3,32 11 164
TVES-520 3,8 14 239
TVES-530 4,65 21 439
TVES-540 8,53 18 690
TVES-550 10,2 12 550

MICROTURBINAS SALORIA SERIE TP

saloria tp150
saloria

SALORIA PELTON TP-150

Turbina hidráulica TP150. Turbina pelton perfecto para cargar baterías de 12 ó 24Vcc en lugares aislados. Lleva un asa y permite su desplazamiento y conexión de forma muy rápida. Ideal para zonas de campo, para cargar pastores eléctricos o similares. Potencia obtenida hasta 150W.



Datos técnicos:

Caudal de 0,3 a 1,0 L/s

Presión nominal: 10-60 mca (1-6bar)

Presión máxima de entrada: 7 bar (unos 70mca)

Salida de tensión: 12 ó 24Vdc

Producción máxima: 150W

Se entrega con caja de conexión VMT (cargador de baterías) y una válvula de bola automatizada 3/4«



TURBINA  SALORIA PELTON TP-500

Turbina hidráulica TP500. Turbina pelton robusta con acero inoxidable, perfecto para cargar baterías de 12 ó 24Vcc en lugares aislados. Generador con imanes permanentes, es una turbina pelton ideal para producir su electricidad para saltos de agua de hasta 60m y caudales hasta 3L/s.



Datos técnicos:

Caudal de 0,5 a 2.5 L / s

Presión nominal: 20-60 mca (2-6bar)

Presión máxima de entrada: 9,5 bar (unos 95mca)

Salida de tensión: 12 ó 24 ó Vdc (consultar por otras tensiones)

Producción máxima: 550W. Según sus necesidades se puede hacer modelos hasta 1000W

Conexión hidráulica 1 «.

Se recomienda utilizarla con un regulador de carga VMT Saloria



PICO TURBINA TP

PICO TURBINA PT-25 12Vdc -25W

Generador de turbina: sin escobillas

Para cargar una batería de 12V 9-45Ah

Condiciones hidráulicas y eléctricas

  • ΔP = 1,8 bar Q = 0,95 L/s
  • Alimentación subministrada: 25W -2.2A
  • Tensión de salida: 12Vdc
  • Salida de control: salida para controlar una válvula solenoide latch 2 hilos
  • IP 68
  • Presión nominal: PN10
  • Peso: 2,8 Kg
  • Rosca: DN25 -1″ (se requieren accesorios opcionales)

Consultar precio

La propia microturbina TF25 integra la tarjeta de regulación electrónica. No es necesario un regulador de carga. Integra una salida para una electroválvula con solenoide latch (2 cables). Cuando la batería está llena, la válvula solenoide se cierra automáticamente.

Ideal para zonas de final de línea donde es necesario alimentar instrumentos electrónicos (cloradores, contadores, registradores de datos). Se puede instalar en el extremo de una tubería o en circuito secundario.

MICROTURBINAS SALORIA SERIE TF

Las Turbinas Francis TF de Saloria ofrece una solución fácil de obtener electricidad aprovechando la propia energía de la tubería de agua. De diseño robusto, se utilizan sobre todo en zonas aisladas donde no hay energía eléctrica, para mantener los aparatos de telecontrol, cloradores o sondas de nivel. Entradas de depósitos y líneas de agua son lugares muy comunes de instalación. Ofrecen producciones de 20 a 700W según modelo y con tensiones de 12 ó 24Vcc, para cargar batería o inlcuso con salida de tensión 160-200Vdc para trabajar con inversores híbridos (off-grid) o de red (on-grid)



¿DONDE SE PUEDEN INSTALAR?

En zonas aisladas sin conexión a red pública (entradas / salidas a depósitos, líneas de red con presión (tubotubo), etc).

Como complemento fiable para obtener electricidad en zonas donde la fotovoltaica no es posible o muy débil (sistemas mixtos fotovoltaico y turbina o red y turbina).

Allí donde se desee una nueva fuente de alimentación eléctrica, sencilla y fiable.



MICROTURBINA SALORIA TF-90

Turbina hidráulica TF-90. Perfecta para cargar baterías de 30 a 150Ah en lugares aislados para hacer funcionar pilotos a distancia, equipos de cloración, válvulas motorizadas, etc. Potencia obtenida hasta 90W.



CONDICIONES ESTÁNDARES DE TRABAJO
Fluido Agua limpia
Temp. fluido +20ºC
Temp. Mínima -5ºC
Temp. Máxima +90ºC
Presión máx. 2 bar
Entrada horizontal – Salida 90º

El tubo de salida ha de estar inmerso en agua (10cm min) o de vuelta al tubo principal.

Caudal nominal-max      (Q) 2,2 -2,5L/s
Altura nominal-max      (H) 10-14mca
Potencia nominal-max (W) 60 -90W

Tensión de trabajo:            12 ó 24Vcc segun modelo
Velocidad a 10mca            2400 rpm
Conexión hidràulica        1” H (DN25)

Generador trifásico de imanes permanentes de 4 polos
Bobinado eléctrico y puente rectificador encapsulado con resina epoxi

MICROTURBINA SALORIA TF-300

Turbina hidráulica TF-300. Turbina tipo Francis con generador de imanes permanentes que funciona con un caudal de 2 a 5L/s y por diferenciales de presión de hasta 1 bar (10mca aprox). Para instalar en paralelo a un tubo principal provisto de una reductora de presión o válvula de corte o directamente en tubo principal. Se puede conectar tubo a tubo y no se pierde caudal. Producción hasta un máximo de 340W.

Datos técnicos:

Turbina en línea para tubos cerrados

Caudal de 2,0 a 5,0 L/s

Presión diferencial: 1 bar (10 mca aprox.)

Presión máxima de entrada: 8 bar (80 mca aprox.)

Salida de tensión: 12 ó 24Vdc

Producción máxima: 340W

Entrada hidráulica: 1-1 / 4 «-salida 90º respecto la entrada-

Giro 1600 rpm (10 mca)

Protección: IP 400

Medidas: alto 380mm (+ tubo salida), largo 170mm



Peso: 12kg

MICROTURBINA SALORIA TF-600

Turbina hidráulica tipo Francis TF-600, firme y robusta. Para cargar banco de baterías, con generador de imanes permanentes, ofrece 24 ó 48Vcc (a elegir al hacer el pedido). Trabaja entre 3,3 y 7,5L/s con un diferencial de presión de hasta 20mca (2 Bar aprox). Para instalar en paralelo a la tubería de agua, mediante reductora de presión o válvula de corte, que proporcione el diferencial de presión. Ideal para obtener electricidad en zonas aisladas, tales como depósitos de abastecimiento, casetas de cloración, o allí donde se necesite una fuente eléctrica aprovechando la propia energía de la tubería.

Datos técnicos:

* Conexión: 1-1 /4 «
Descarga de la turbina respecto a la entrada 90 ° (la parte final ha de estar sumergida en el agua ó devolverlo al tubo de origen)

* Caudal: 3,3 a 7,5 L / s

* Diferencial de presión: 20 mca (2 bar aprox)
* Presión máxima de funcionamiento 6 bar estándar 12 a petición
* Alternador trifásico de imán permanente
* Tensión salida: 24 ó 48Vcc
* Puente rectificador externo
* Revoluciones 1600 rpm aprox. a 10 mca (diferencial de presión), o 2000 rpm a 20 mca
* Grado de protección IP 44
* Altura total 320 mm
* Ancho 170 mm
Peso: 12 Kg (sin tubo).

MICROTURBINA SALORIA TF-750

Turbina hidráulica tipo Francis TF-750, firme y robusta, proporciona hasta 750W. Para cargar banco de baterías, con generador de imanes permanentes, ofrece 24 ó 48Vcc (a elegir al hacer el pedido). Trabaja entre 2,7 y 7,7 L/s con un diferencial de presión de hasta 20mca (2 bar aprox). Para instalar en paralelo a la tubería de agua, mediante reductora de presión o válvula de corte, que proporcione el diferencial de presión. Ideal para obtener electricidad en zonas aisladas, tales como depósitos de abastecimiento, casetas de cloración, o allí donde se necesite una fuente eléctrica aprovechando la propia energía de la tubería.

Datos técnicos:

* Conexión: 1-1 /4 «
Descarga de la turbina respecto a la entrada 90 ° (la parte final ha de estar sumergida en el agua ó devolverlo al tubo de origen)

* Caudal: 2,7 a 7,7 L / s

* Diferencial de presión: 20 mca (2 bar aprox)
* Presión máxima de funcionamiento 6 bar estándar 12 a petición
* Alternador trifásico de imán permanente
* Tensión salida: 24 ó 48Vcc
* Puente rectificador externo
* Revoluciones 1600 rpm aprox. a 10 mca (diferencial de presión), o 2000 rpm a 20 mca
* Grado de protección IP 44
* Altura total 320 mm
* Ancho 170 mm
Peso: 12 Kg (sin tubo).

TURBINAS PELTON DE BAJO COSTE 12-24-48Vdc

PELTON TP-125 /12-24Vdc

Turbina hidráulica Pelton de hasta 125W a 3000rpm. Presión: 10-100m. Caudal: 0.7-0.3 L/s

Tensión de salida en función de datos hidráulicos (entre 12-24Vdc). Es necesario conectar a un regulador de carga MPPT. Salida tensión trifásica no rectificada. GIP sin escobillas. Modelo: W22/9

Ver tabla de rendimiento

Diámetro boquilla mm

Desnivel (m)

Caudal (L/s)

Tensión salida (V)

Potencia salida (W)

3

100

0,31

30

150

3

80

0,28

27

130

4

60

0,43

23

120

4

50

0,39

21

110

4

40

0,35

19

90

5

30

0,48

16

80

6

25

0,63

15

70

6

20

0,56

13

60

7

15

0,66

12

60

8

10

0,70

9

40



NOTA: Esta turbina se vende junto al regulador MPPT

PELTON TP-500 /24-48Vdc

Turbina hidráulica Pelton de hasta 530W a 3000rpm. Presión: 20-130m. Caudal: 1.88-0.6 L/s

Tensión de salida en función de datos hidráulicos (entre 24-48Vdc). Es necesario conectar a un regulador de carga MPPT (incluido enel precio). Salida tensión trifásica no rectificada. GIP sin escobillas. Modelo: W12/15

Ver tabla de rendimiento

Boquilla (mm)

Desnivel o altura neta (m)

Caudal (L/s)

Tensión salida (V)

Producción (W)

4

130

0,63

53

580

4,5

115

0,76

49

540

5

100

0,87

46

500

5

80

0,78

41

450

6

60

0,97

36

390

7

50

1,21

33

360

8

40

1,41

29

320

9

30

1,54

25

270

11

20

1,88

21

220

12

15

1,94

18

190

NOTA: Esta turbina se vende junto al regulador MPPT

PELTON TP-1000 /12-24Vdc

Turbina hidráulica Pelton de hasta 1000W a 3000rpm. Presión: 15-100m. Caudal: 2.28-1.7 L/s

Tensión de salida en función de datos hidráulicos (entre 12-24Vdc). Es necesario conectar a un regulador de carga MPPT (incluido enel precio). Salida tensión trifásica no rectificada. GIP sin escobillas. Modelo: W12/12

Ver tabla de rendimiento

Boquilla (mm)

Desnivel o altura neta (m)

Caudal (L/s)

Tensión salida (V)

Producción (W)

7

100

1,70

25

1040

7

90

1,62

24

980

7

80

1,52

22

930

8

70

1,86

21

870

8

60

1,72

19

800

9

50

1,99

18

730

11

40

2,66

16

650

12

30

2,74

14

570

13

20

2,63

11

410

13

15

2,28

10

260

NOTA: Esta turbina se vende junto al regulador MPPT

PELTON TP-2700 /Vdc

Turbina hidráulica Pelton de hasta 2700W. Presión: 10-130m. Caudal: 9.9-2.8 L/s

Tensión de salida en función de datos hidráulicos (entre 78-282Vdc). Es necesario conectar a un regulador de carga MPPT hasta tensión 175Vdc -1690W. Por encima de 175Vdc se conecta a un inversor híbrido MPPT (ambos incluido en el precio). Salida tensión trifásica no rectificada. GIP sin escobillas. Modelo: W15/15

Ver tabla de rendimiento

Boquilla (mm)

Desnivel o altura neta (M)

Caudal (L/s)

Tensión salida (V)

Producción (W)

8,5

130

2,87

282

2730

9

115

3,02

265

2570

10

100

3,48

247

2400

11

80

3,77

221

2140

13

60

4,55

191

1860

14

50

4,82

175

1690

15

40

4,95

156

1510

18

30

6,17

135

1310

22

20

7,53

111

1070

30

10

9,90

78

750

NOTA: Esta turbina se vende junto al regulador MPPT

Valores en color negro= Conexión a un regulador de carga MPPT, bateria 24-48Vdc

Valores de color azul= Conexión a un Inversor híbrido 3k batería 24Vdc
