POWERSPOUT. Microturbines PLT, TRG, LH, LH-MINI

POWERSPOUT PLT:

Turbina pelton de 3-130m d’alçada

Cabal de 0.5-10L/s

Producció de 100 a 1500W (segons dades hidràuliques)

Sortida tensió: 28, 40, 56, 80,

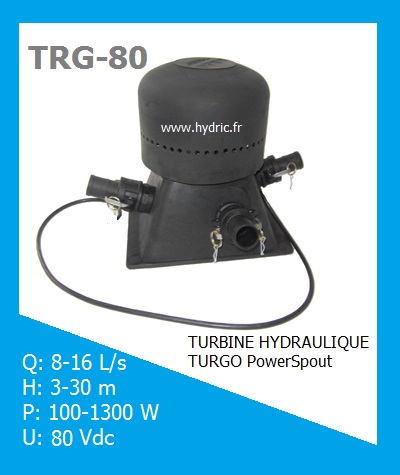

POWERSPOUT TRG:

Turbina turgo de 3-30m d’alçada

Cabal de 8-16L/s

Producció de 100 a 1500W (segons dades hidràuliques)

Sortida tensió: 28, 40, 56, 80

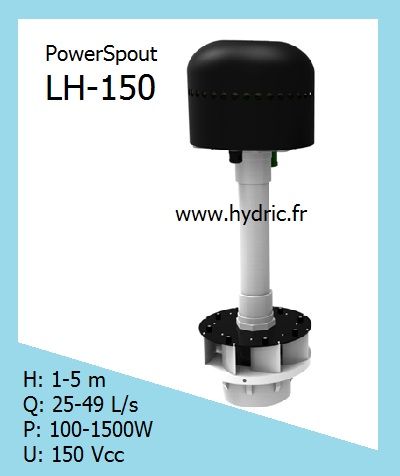

POWERSPOUT LH:

Turbina Kaplan de 1.5-5m d’alçada

Cabal de 25-55L/s

Producció de 100 a 1500W . Per caigudes >3.5m obligatori opció HP. producció fins a 1600W

Sortida tensió: 150, 250, 400Vcc

POWERSPOUT LH-MINI:

Turbina Kaplan de 1.5-5m d’alçada

Cabal de 15-25L/s

Producció de 100 a 800W (segons dades hidràuliques).

Sortida tensió: 150, 250, 300Vcc

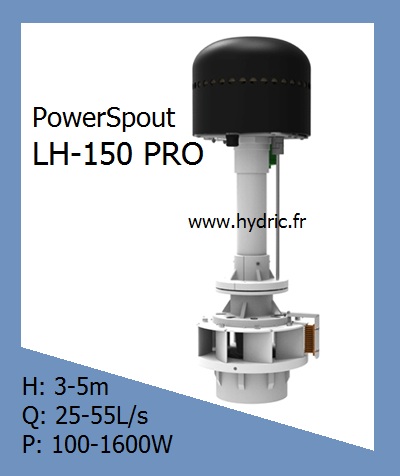

POWERSPOUT LH-PRO:

Turbina Kaplan de 3-5m d’alçada

Cabal de 35-55L/s

Opció HP-PRO amb escombra netejadora de fulles. Producció fins a 1600W

Sortida tensió: 150, 250, 400Vcc

CONSULTA SOBRE TURBINES

Plantejar un sistema d’energia renovable amb incorporació de turbines hidràuliques o un sistema mixte amb fotovoltaica i hidràulica, requereix temps. Entre un 3 i el 5% del vostre temps s’ha de dedicar al disseny. Si necessiteu ajuda, us puc ajudar, però això no es gratuit. Podeu plantejar els vostres dubtes inicials, i us atendrem. Però si formuleu preguntes complexes (del tipus quin material necessito, com fer la instal·lació, com fer les connexions, etc), haureu  de fer un pagament. Vegeu Suport tècnic. El preu del Suport Tècnic us serà descomptat si feu comanda d’una turbina.



TURBINES POWERSPOUT: LLISTAT DE PREUS. 2019 Preus AMB IVA

CÒDI DESCRIPCIÓ MODEL PREU iva inclòs (€)
25312522 Suport tècnic i càlculs turbines Powerspout PLT, TRG, LH 18,00
25100xx Powerspout Turbina pelton PLT PLT 40-80 1730,00
25100xx99 Kit complet Turbina PLT + KIT + DST + MPPT PLT KIT 40-80 2760,00
25200xx Powerspout Turbina turgo TRG TRG 28-80 1730,00
25200xx99 Kit complet Turbina TRG + KIT +DST +MPPT TRG KIT 28-80 2760,00
25300xx Powerspout Turbina kaplan LH 1.5-3.5m LH 150-300 1730,00
25301xx Powerspout  kaplan LH-HP >3.5m LH-HP 150-300 2030,00
25300xx99 Kit complet turbina LH + KIT + DST +MPPT LH-HP KIT 150-300 2760,00
25310xx Powerspout Turbina kaplan LH-MINI LH-M 150-250 1294,00
25310xx99 Kit cpmplet LH-MINI <3.5m KIT + DST + MPPT LH-M KIT 150-250 2310,00
25312522 Suport tècnic i càlculs turbines Powerspout PLT, TRG, LH 18,00



POWERSPOUT: DOSSIERS, MANUALS I FITXES TÈCNIQUES

SALÔRIA. Microturbines PT-25, TF-60, TF-80, TF-300, TP-150

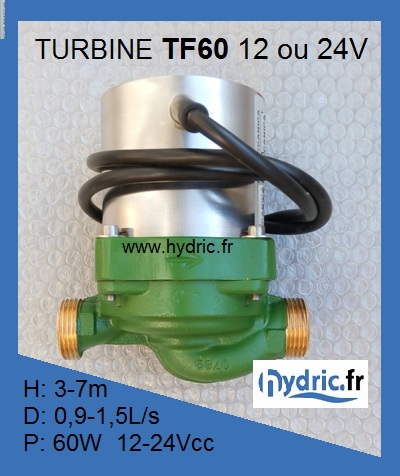

SALORIA TF-60:

Turbina en linia per tubs tancats

Cabal de 0,9-1,5L/s

Pressió d’entrada màxima: 1 bar (10mca aprox)

Sortida tensió: 12 ó 24Vcc

Producció màx: 60W

Ràcords de connexió opcionals: 1″ bsp

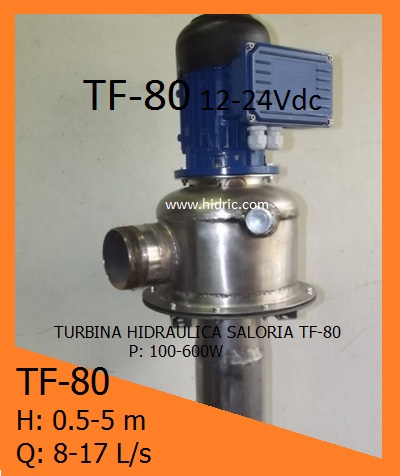

SALORIA TF-80

Turbina kaplan  en angle

Cabal de 8-17L/s

Alçada de 1 a 5m

Sortida tensió:  12 ó  24Vcc

Producció fins a 600W

Connexió rosca 3″

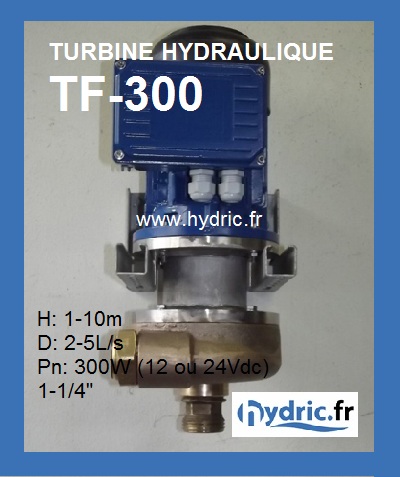

SALORIA TF-300:

Turbina tipus Francis en angle 90º en tub-tub

Cabal de 2-5L/s

Pressió d’entrada fins a 6bar

Producció fins a 300W

Sortida tensió: 12 ó 24Vcc

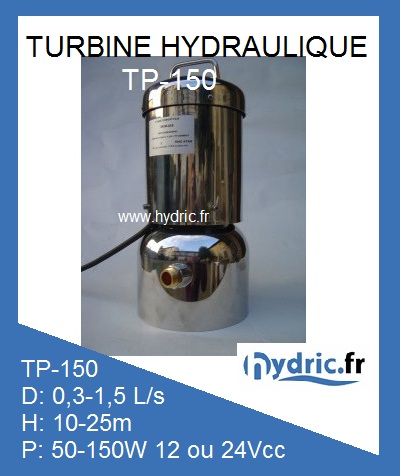

SALORIA TP-150

Turbina tipus Pelton

Cabal de 0,3-1,5L/s

Alçada de 10 a 45m

Producció fins a 150W (segons dades hidràuliques).

Sortida tensió: 12 ó 24Vcc

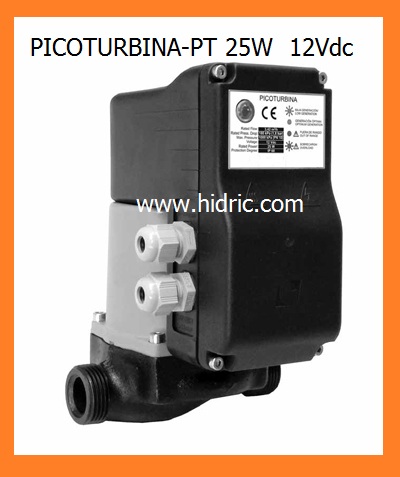

SALORIA PT-25

Picoturbina en linia tub-tub

Cabal max 0,95L/s

Diferencial de pressió 18m (pressió max xarxa 6 bar)

Producció fins a 25W

Sortida tensió: 12 Vcc

Bateria: 9-45Ah (no subministrada)

S’entrega amb una electrovàlvula 1″ + racords unió 1″ bsp

TURBINES SALÔRIA: LLISTAT DE PREUS. 2019 Preus AMB IVA

CÒDI DESCRIPCIÓ MODEL PREU iva inclòs (€)
27152512 Salôria Picoturbina PT-25 12Vdc + acc 1″bsp + EV1″ 12Vcc 985,00
2942060 Salôria Turbina TF-60 24  60W + acc 1″bsp + regulador 24Vcc 1190,00
2942080 Salôria Turbina TF-80 24  600W sense tub + regulador 24Vcc 2760,00
2942300 Salôria Turbina TF-300 24  300W + Regulador 24Vcc 2960,00
2942150 Salôria Turbina TP-150 24  150W + Regulador 24Vcc 1790,00
25312522 Suport tècnic i càlculs turbines Salôria TF, TP 65,00



TURBINES SALÒRIA: DOSSIERS, MANUALS I FITXES TÈCNIQUES

SALÔRIA. REGULADORS DE SOBRETENSIÓ: DST, DST-T

DST-80:

Derivador de sobretensió DST-80

Deriva a partir d’una tensió de 80Vcc

Ideal per turbines Hidràuliques Powerspout i sistemes fotovoltaics





DST-110:

Derivador de sobretensió DST-110

Deriva a partir d’una tensió de 110Vcc

Ideal per turbines Hidràuliques Powerspout i sistemes fotovoltaics

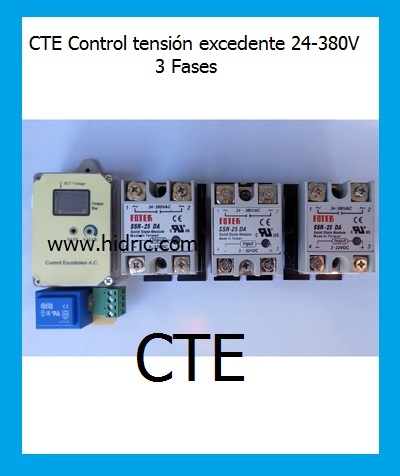

CTE-3:

Derivador de sobretensió per sistemes trifàsics CTE-3

Deriva a partir d’una tensió de 230Vca

Ideal per turbines Hidràuliques amb sortida trifàsica tipus Turbiwatt o sistemes fotovoltaics

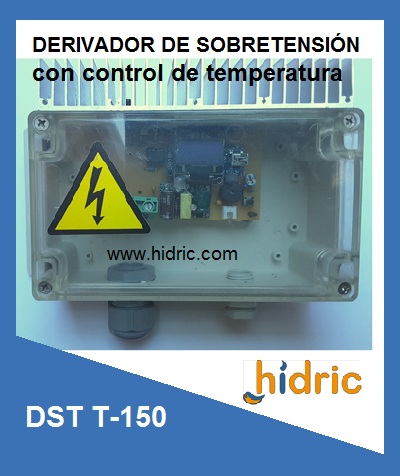

DST-T-150:

Derivador de sobretensió DST-T 150

Deriva a partir d’una tensió de 150Vcc + control temperatura

Ideal per aprofitar l’excedent en sistemes fotovoltaics i escalfar aigua

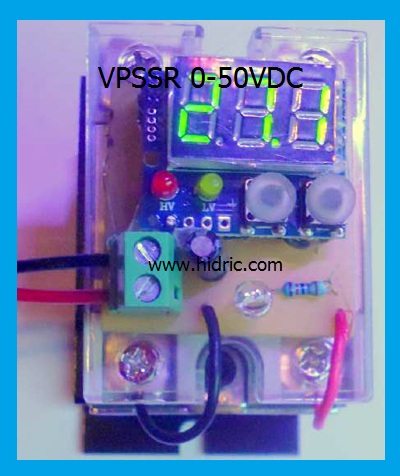

VPSSR:

Voltímetre programable amb relé SSR

Programació de 0 a 50Vcc

Al arribar a la tensió de consigna, es tanca el cirucuit.

Ideal per derivació en bateries

DERIVADORS SOBRETENSIÓ I CONTROLADORS:  LLISTAT DE PREUS. 2019 Preus AMB IVA

CÒDI DESCRIPCIÓ MODEL PREU iva inclòs (€)

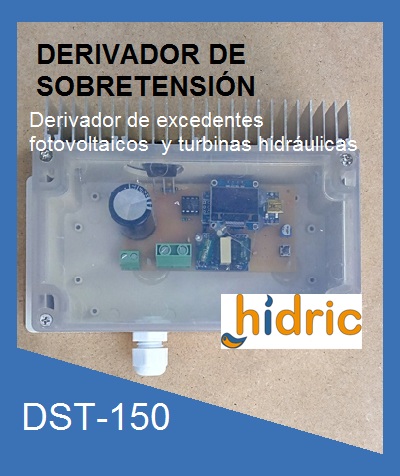

91030080 DST-80 Derivador sobretensió programable <80Vcc 40-80 198,00
91040110 DST-110 Derivador sobretensió programable >110Vcc 90-125 198,00
91080150 DST-150 Derivador sobretensió programable >150Vcc 130-160 198,00
91097450 DSTT-450 Derivador sobretensió programable >400Vcc 410-450 218,00
91091420 CTE-1 Control excedent 1 fase 1×230 + relé SSR 240/420 248,00
91090420 CTE-3 Control excedent 3 fases 3×400 + 3 relé SSR 240/420 418,00
91098025 VPSSR Voltímtre programable amb relé SSR de 0-50Vcc 0-50 148,00



DERIVADORS SALÒRIA: FITXES TÈCNIQUES

TURBIWATT. TURBINES KAPLAN-BULB: T-400, T-800, T-1300

T-400M:

Turbina Kaplan-bulb d’imans permanents

Cabal: 160-250L/s (segons model)

Alçada treball: 2,4-5m

Producció fins a 5kW (segons dades hidràuliques disponibles)

Tensió sortida monofàsica: 1x230Vac-50Hz





T-400:

Turbina Kaplan-bulb d’imans permanents

Cabal: 90-350L/s (segons model)

Alçada treball: 1,2-5m

Producció de 2-12kW (segons dades hidràuliques disponibles)

Tensió sortida trifàsica: 3x400Vac-50Hz

T-800:

Turbina Kaplan-bulb d’imans permanents

Cabal: 250-1400L/s (segons model)

Alçada treball: 1,2-7m

Producció de 6-60kW (segons dades hidràuliques disponibles)

Tensió sortida trifàsica: 3x400Vac-50Hz

T-1300:

Turbina Kaplan-bulb d’imans permanents

Cabal: 700-4000L/s (segons model)

Alçada treball: 1,2-7m

Producció de 24-130kW (segons dades hidràuliques disponibles)

Tensió sortida trifàsica: 3x400Vac-50Hz

CON FORMIGÓ:

S’utilitzarà com a base per subjectar la turbina. Per la seva particular forma, provoca una alta velocitat de gir de l’hèlix, ocasionant alt rendiment a la turbina.

La turbina es pot situar en horitzontal, vertical o inclinada

En les turbines T800 i T1300 en cabal >750L/s cal instal·lar una base d’ampliació



TURBIWATT:  LLISTAT DE PREUS. 2019 Preus AMB IVA

CÒDI DESCRIPCIÓ MODEL PREU iva inclòs (€)
27040013 Turbiwatt Turbina kaplan bulb T-400M 1x230Vac-50Hz 2.4m -160L/s 3kW 14499,00
27040004 Turbiwatt Turbina kaplan bulb T-400 3x400Vac-50Hz 2.4m -160L/s 4kW 13168,00
27080012 Turbiwatt Turbina kaplan bulb T-800 3x400Vac-50Hz 2,2m -400L/s 12kW 31990,00
27080024 Turbiwatt Turbina kaplan bulb T-800 3x400Vac-50Hz 3,5m -510L/s 24kW 50150,00
27025020 Turbiwatt armari regulació i control T-400 3x400V 3-14kW 6100,00
27040030 Turbiwatt con formigó per T-400 T400 1635,00
27035003 Turbiwatt armari control sobretensió+ resistència elèctrica fins 3kw 3x400V 3kw 5545,00



TURBIWATT: FITXES TÈCNIQUES
