Em dic Jacint Ponsa. Sóc Enginyer T. Agrícola (col·legiat 3758) i propietari de l’empresa Hidric Online, sl.
La meva especialitat són les instal·lacions relacionades amb l’aigua i l’autoconsum energètic: Mini turbines hidràuliques; Regs; Fotovoltaica; Fototèrmia; Enginyeria Hidràulica i Autoconsum energètic o instal·lacions de panells fotovoltaics.
A continuació presento alguns dels treballs realitzats i en funcionament. Instal·lacions fetes pels meus clients (C) o amb la meva ajuda. Exemples de turbines Powerspout o turbines Saloria, o instal·lacions fotovoltaiques amb bateria o sense.
Per motius de protecció de dades, no dono noms.
Si desitges una ajuda a la teva instal·lació de reg, o fotovoltaica o instal·lar una turbina hidràulica o fototèrmia, envia’m un correu-e.
Salutacions i espero ens veiem aviat.

Contingut en constant actualització*

Juny 2024:

AIGUA CALENTA FOTOVOLTAICA (FOTOTÈRMIA) EN UNA FORMATGERIA

En una formatgeria situada al nord de Catalunya, fan servir molta aigua calenta (per escalfar la base de llet, però també per netejar). Fins ara escalfaven l’aigua amb una caldera de gasoil. Per trencar la dependència d’aquest combustible, es van instal·lar dues línies de fototèrmia. La línia 1 treballa amb un acumulador de 1200 litres. La línia 2 escalfa un dipòsit d’aigua calenta sanitària de 200 L.

  • Línia 1: Regulador FOT-T 3000 amb 2200Wp de potència instal·lat. S’ha instal·lat una resistència de 4000W-230Vac. Tensió absorbida per la resistència és de 167Vdc equivalent al 82% de la potència instal·lada
  • Línia 2: Regulador FOT-T 3000 amb 2750Wp de potència instal·lada. S’ha instal·lat una resistència de 1500W-230Vac. L’ideal hauria estat posar una resistència de major potència, però la funda de l’acumulador és petita i no hi ha lloc per a una de més gran. Tensió absorbida per la resistència és de 219Vdc, equivalent al 52% de la potència instal·lada

Febrer 2024:

INSTAL·LACIÓ FOTOVOLTAICA 4550Wp

Disseny i ajuda en la instal·lació d’una nova instal·lació fotovoltaica en una zona completament aïllada elèctricament.

En un indret idílic una familia hi viu, i arrenda uns petits xalets de fusta, destinats al retrobament interior. La familia ja disposava d’unes plaques FV i un sistema de batería de Pb-H, però el temps i els consums elevats  van deixar força tocat el sistema de 24V.

Els suports els ha fet el client i s’ha proporcionat el perfils en alumini.

Potència instal·lada: 4550Wp

Inversor Deye híbrid de 6kW/48V

Batería Ió-Liti Weco 4.4k

Amb els panells antics, es conecta un sistema de fototèrmia FOT-T 2000, escalfant l’acumulador existent de 200L. L’aigua calenta va passar de 15.5 a 26ºC en poc temps.



Desembre 2023-Gener 2024:

INSTAL·LACIÓ DE 2 TURBINES TF300

GEDERlab de la Universitat Politècnica de València està desenvolupant un projecte demostratiu de diverses fonts energètiques renovables i entre elles s’inclou la simulació d’una microcentral hidràulica.

La microcentral està formada per un sistema turbina/bombeig formant un sistema tancat a dos dipòsits. A la part inferior s’instal·len dues turbines (model TF-650 amb una producció estimada de 300Wh) i un sistema de bombeig, per pujar l’aigua turbinada i emmagatzemar-la de nou al dipòsit superior.



Novembre 2023:

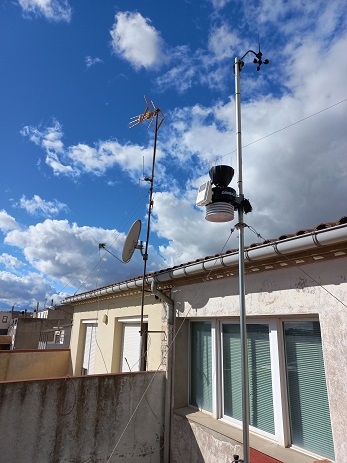

INSTAL·LACIÓ DE 3 ESTACIONS MÉTEO VANTAGE PRO 2 Davis Instruments

La Cooperativa Agrícola COPERAL (Conca de Barberà), em va demanar de posar una estació méteo Vantage Pro 2 a cada un dels seus centres de fabricació i distribució.

El model Vantage Pro 2 (versió 2023), incorpora una pantalla mes vistosa i connectada al wifi. Permet que tots els clients i qui vulgui, pugui visualitzar les dades climàtiques amb el seu mòbil a través de l’App de WeatherLink.

Octubre 2023:

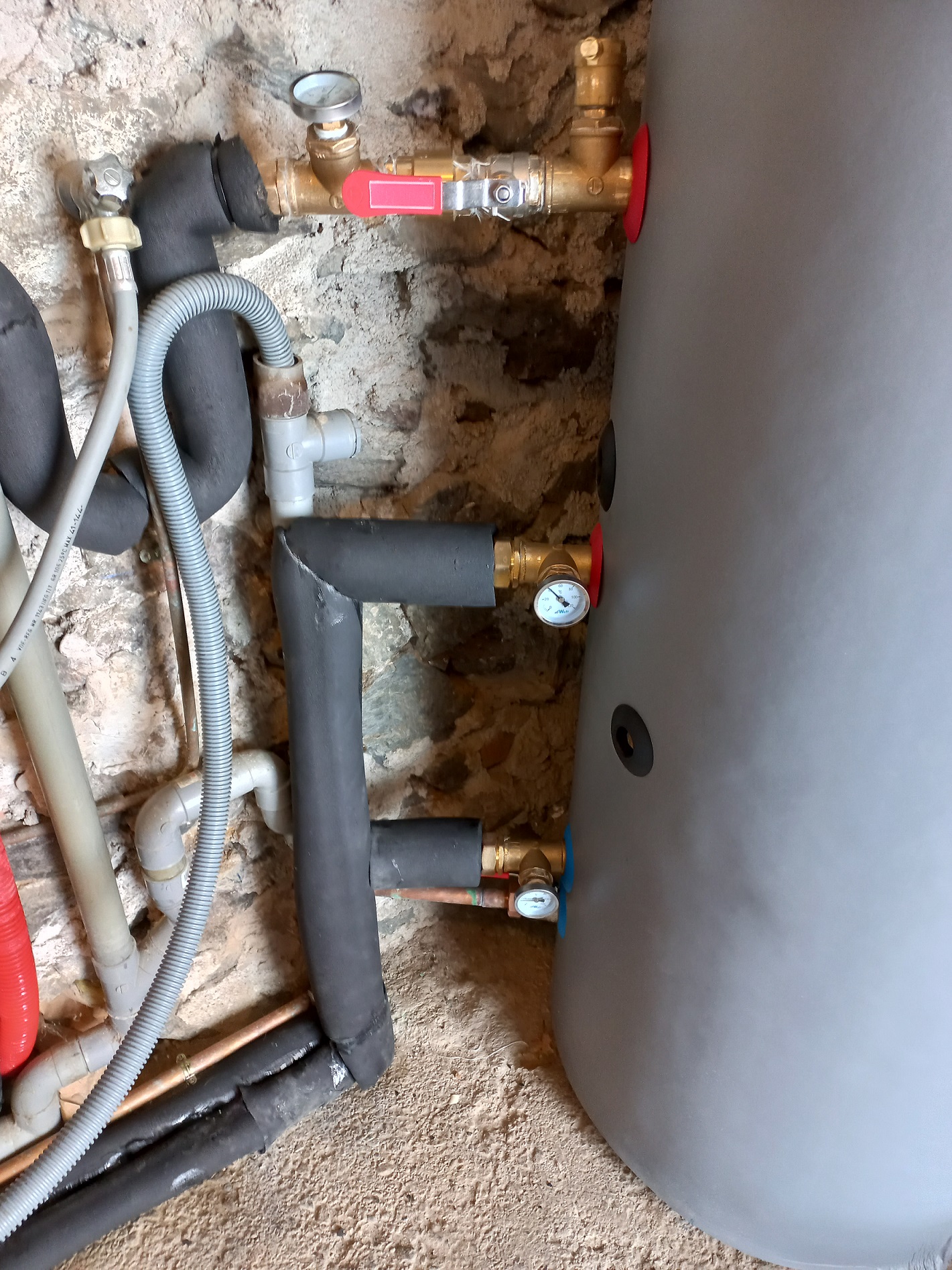

INSTAL·LACIÓ D’UN ACUMULADOR 200 Lt ACS AMB FOTOTÈRMIA

La Fototèrmia és el concepte d’escalfar aigua per  ACS o calefacció, exclusivament amb plaques fotvoltaiques i un regulador FOT-T.

En aquest cas s’ha instal·lat un acumulador de 200 Lt per tenir prouta inèrcia tèrmica d’aigua calenta sanitària (ACS).

Fitxa tècnica:

– Familia: 4 persones

-LLoc: Casa aïllada sense connexió de xarxa elèctrica.

-Potència Fototèrmia: 450Wp x2

-Acumulador: 200 Lt amb serpentí interior per donar suport a la caldera de calefacció

-Tubs: Coure D15-22-28mm

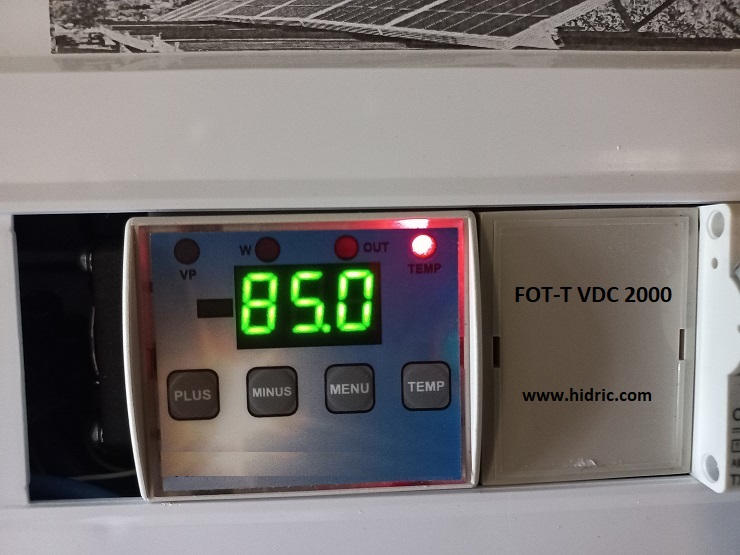

-Regulador: FOT-T  VDC 2000 dins de caixa ja cablejada amb font alimentació 230-12V i proteccions Vdc

-Font de calor: Resistència elèctrica dins acumulador





Juliol 2023:

INSTAL·LACIÓ MIXTE FOTOVOLTAICA 3600Wp + 900W/h  TURBINA HIDRÀULICA

Disseny i muntatge d’un sistema mixt fotovoltaic combinat amb turbina hidràulica PLT-HP de Powerspout, en finca agrícola ubicada al sud de Portugal. Potència instal·lada 3640Wp + 900W/h de potència hidràulica (potencial de 39kW/h-dia).

És una finca agrícola sense xarxa elèctrica pública. Amb la instal·lació realitzada, poden treballar directament amb l’energia elèctrica obtinguda o emmagatzemar-la a les bateries ió-liti de 15,9kW de potència. S’utilitza un regulador – inversor híbrid de 8kW de potència activa (7840W potència real).

El sistema consta de plaques fotovoltaiques ubicades en direcció Sud-Oest, bateria ió-liti i regulador-inversor híbrid de 8kW de potència activa més una turbina hidràulica model PLT-HP alimentada amb un tub de PE D75mm.

L’orientació Sud-Oest es efectiva per tenir carregades les bateries a darrera hora de la tarda. Els consums majors es produeixen al migdia i al vespre.



Juny 2023:

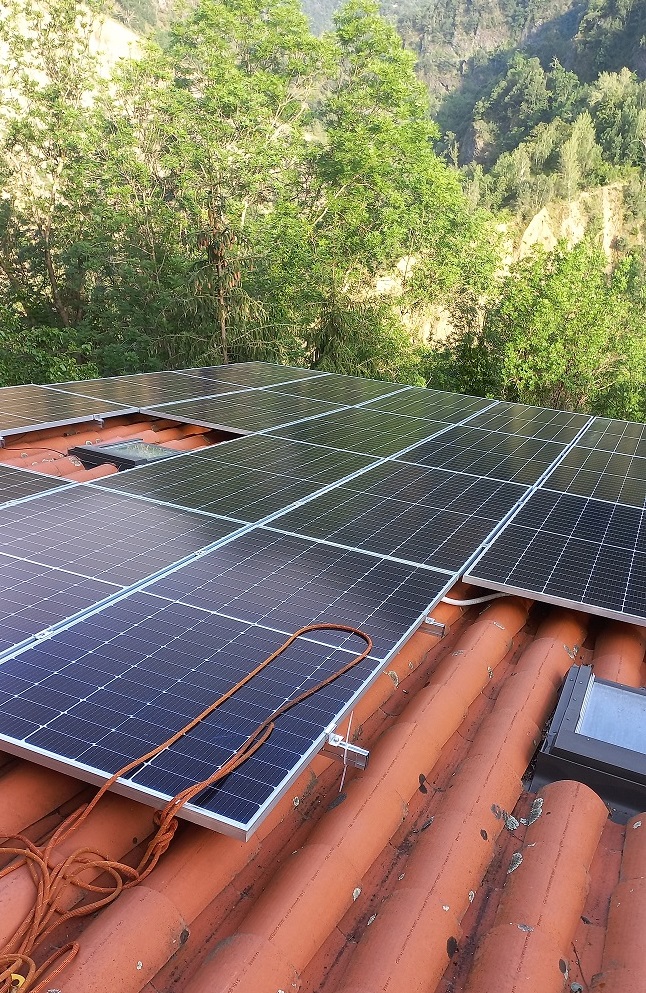

INSTAL·LACIÓ FOTOVOLTAICA 7200Wp EN CASA PARTICULAR

Disseny i muntatge d’un sistema fotovoltaic, en casa particular ubicada als Pirineus Orientals. Potència instal·lada 7200Wp + 900W de fototèrmia.

Amb la instal·lació feta, poden tenir l’energia 100% fotovoltaica. És una casa amb xarxa elèctrica pública, però el client ha optat per utilitzar aquesta xarxa només com a suport puntual.  Per tant, el sistema consta de plaques fotovoltaiques,  bateria ió-liti i regulador-inversor híbrid de 8kW de potència activa (6.5kW en aïllada).

Setembre 2022 – Novembre 2022:

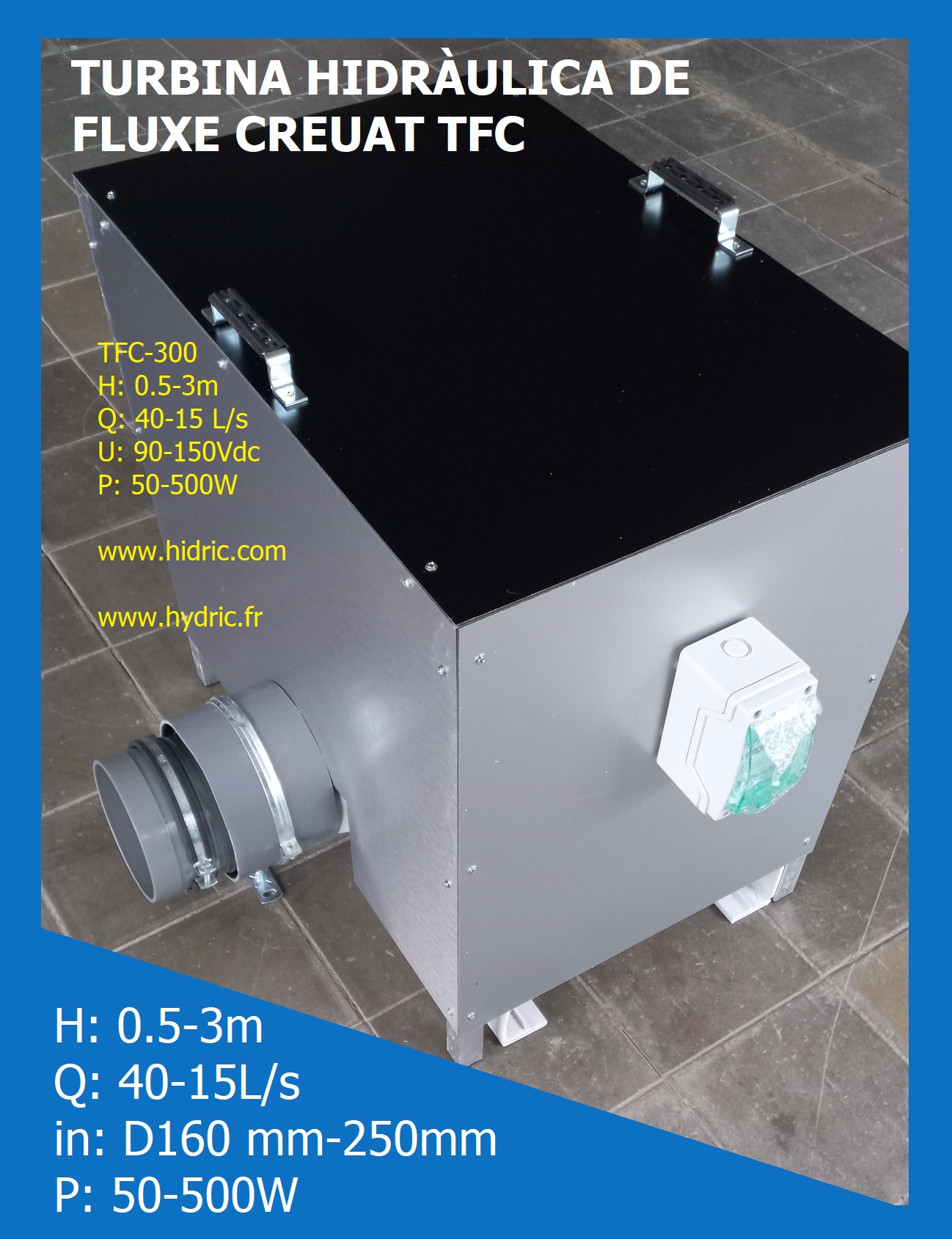

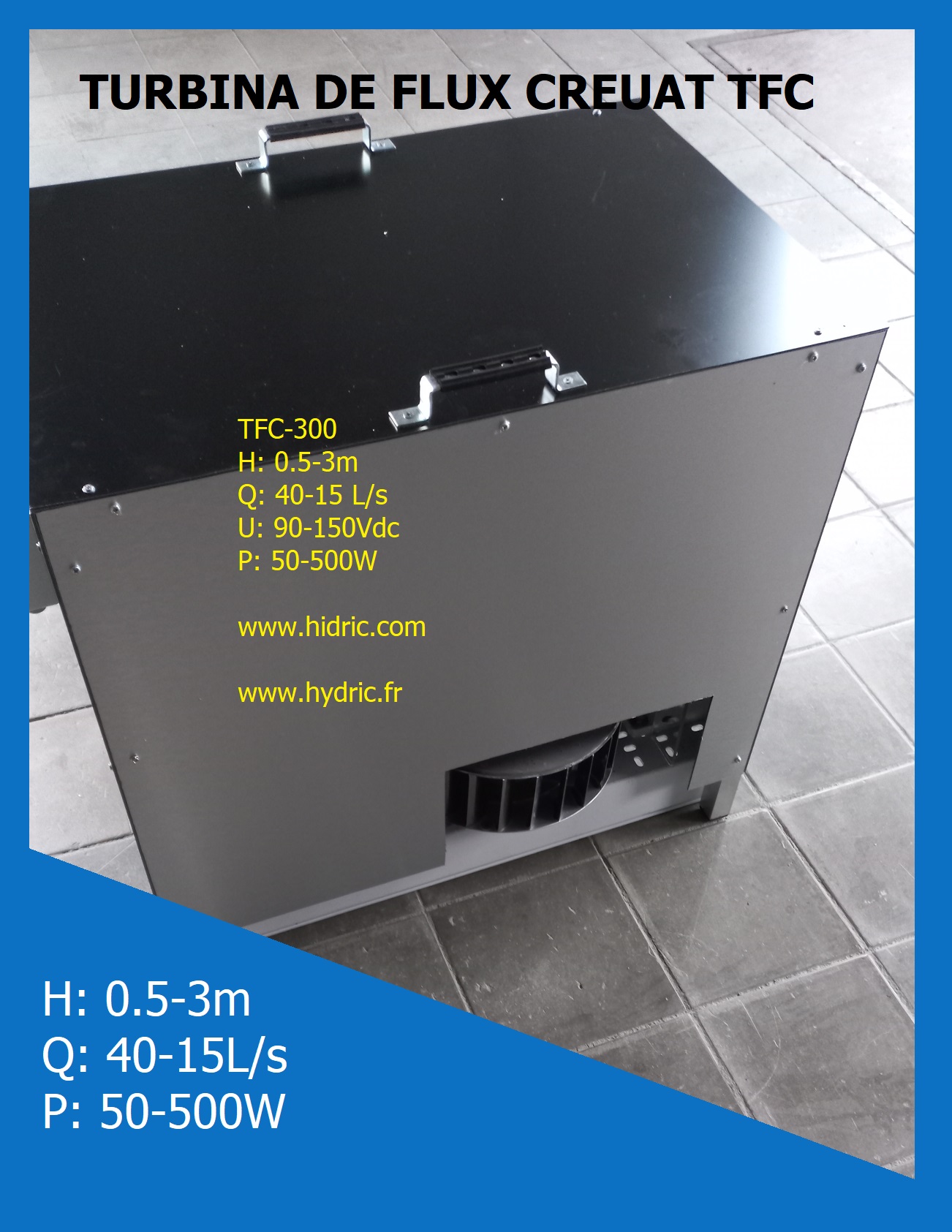

DISSENY I CONSTRUCCIÓ D’UN PROTOTIP DE TURBINA HIDRÀULICA DE FLUXE CREUAT TFC-300

La idea era desenvolupar una mini turbina hidràulica que funcionés amb canals oberts de pendent molt baixa. O amb petits salts de recs o sèquies.

Amb el prototip de mida real, es pot obrir la fase de fabricació. Per tant, ara està disponible una petita turbina per aprofitar els petits rierols. El cabal mínim ha de ser d’uns 15 L/s i una alçada de fins a 3m. Amb un cabal de 30-40 L/s, l’alçada o pendent pot ser de 0,50 m.

FUNCIONAMENT: La turbina o corró hidràulic està situat horitzontalment. L’aigua entra per un costat i passa dues vegades pel corró (flux creuat). Això permet moure un eix i juntament amb un sistema de transmissió fa girar un altre eix al qual està connectat el generador.  La tensió de sortida està entre 150 i 200 Vdc.



Març-agost 2022:

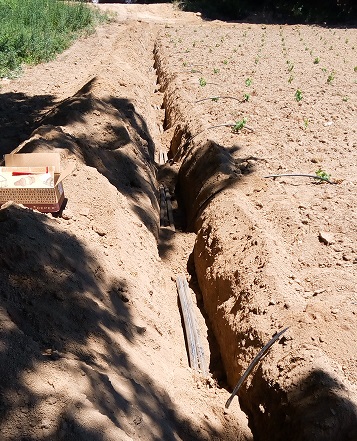

REG  VINYA DE MUNTANYA

Instal·lació d’un sistema de reg automàtic amb mànega de degoteig autocompensada en una vinya (16500 plantes).

Vinya de muntanya amb petits camps i feixes.

FUNCIONAMENT:

– Tub Rivulis  x.2L/h

– Separació: un degoteig per cada planta.

Sistema de reg automàtic controlat per petits programadors Baccara C-1 + vàlvula solenoide G75 1-1/2″ de tancament.

Cabal màxim del sistema: 9500 l/h.

Pressió a l’interior de la canonada 0-4 bar (pressió natural per gravetat desde el dipòsit excepte en alguns camps on s’han instal·lat equip de bombeig)

Octubre 2021

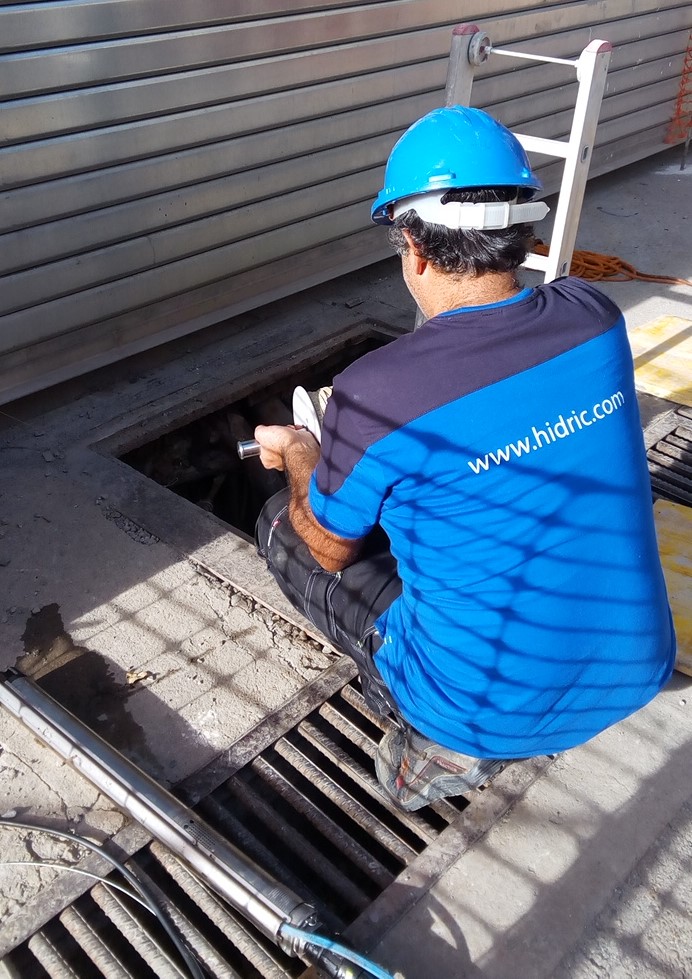

AFORAMENT POU D’AIGUA DE  7m DE FONDÀRIA

Aforament d’un pou d’aigua de 7m de fondària. Es busca conèixer si el bombeig previst pot afectar  el cabal del riu situat molt aprop.

Aforament en quatre etapes:
Primera etapa: Bombeig a un cabal determinat i mesura de nivell, per determinar el cabal a bombejar.
Segona etapa. Bombeig a un cabal determinat superior i mesura de nivell.
Tercera etapa. Bombeig a un cabal determinat superior i mesura de nivell.
Quarta etapa: Recuperació i evolució nivell amb sonda de nivell (24h)

Agost 2021.

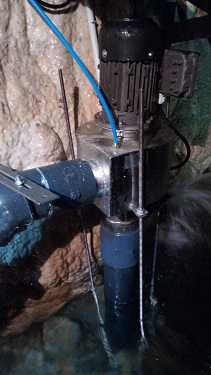

INSTAL·LACIÓ I POSADA EN MARXA TURBINA TF-500

Turbina TF-500

Alçada neta entre làmines: 2.65m

Cabal disponible: 24 L/s, utilitzat 10-15 L/s

Tensió sortida: 250Vcc

Producció: s’envía tota la producció a xarxa interna amb inversor trifàsic (autoconsum 100%)



Juliol 2021.

REGADIU EN TERRENY PRIVAT

Instal·lació del sistema de reg per un terreny privat.

Nº de sectors: 9

Emissors: RAIN-BIRD 5004 sectorial inox

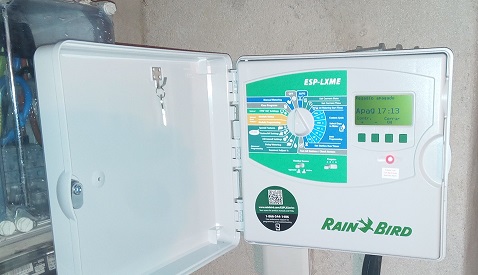

Programador: RAIN-BIRD ESP 8 sectors, ampliable en mòduls de 8

Juliol 2021.

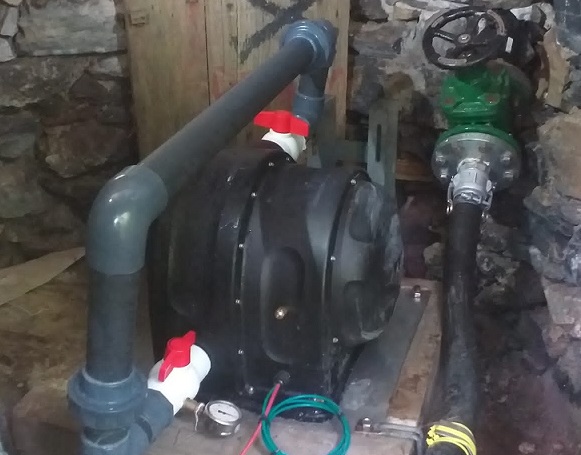

TURBINA PELTON PLT

Instal·lació feta per el nostre client.

Turbina Pelton PLT de Powerspout per càrregar batería.

Utilització d’un DST per evitar sobretensió Voc

Sortida tensió turbina 100Vcc

Maig 2021.

TURBINA PLT-CUBE

Turbina PLT-CUBE de Powerspout, instal·lada per un client nostre.

Turbina hidràulica com a suport de fotovoltaica. Producció 60-150W. Cabal 0.3-0.8 L/s a 50mca aprox

Tensió sortida: 80Vcc

Carga de bateria tipus ió-liti de 48-53Vcc amb DST de derivació per Voc

Novembre 2020.

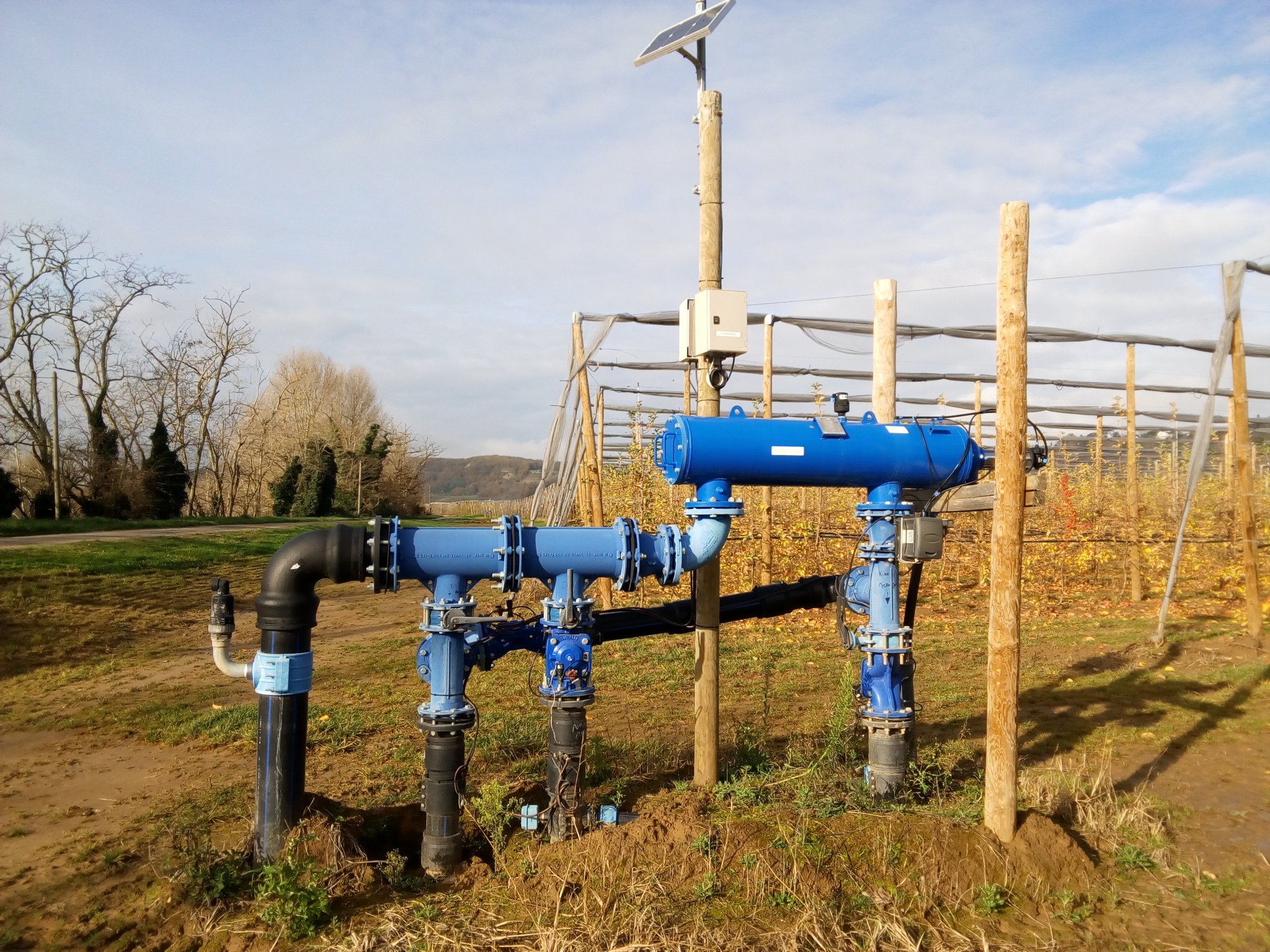

INSTAL·LACIÓ I POSADA EN MARXA FILTRE AUTONETEJANT EN FINCA DE POMERES I KIWIS

Cabal del projecte: 38.000 Lt/h

Instal·lació del capçal de reg amb filtre autonetejant segons pressió diferencial.

Vàlvules hidràuliques amb comandament remot via radio

Octubre 2020

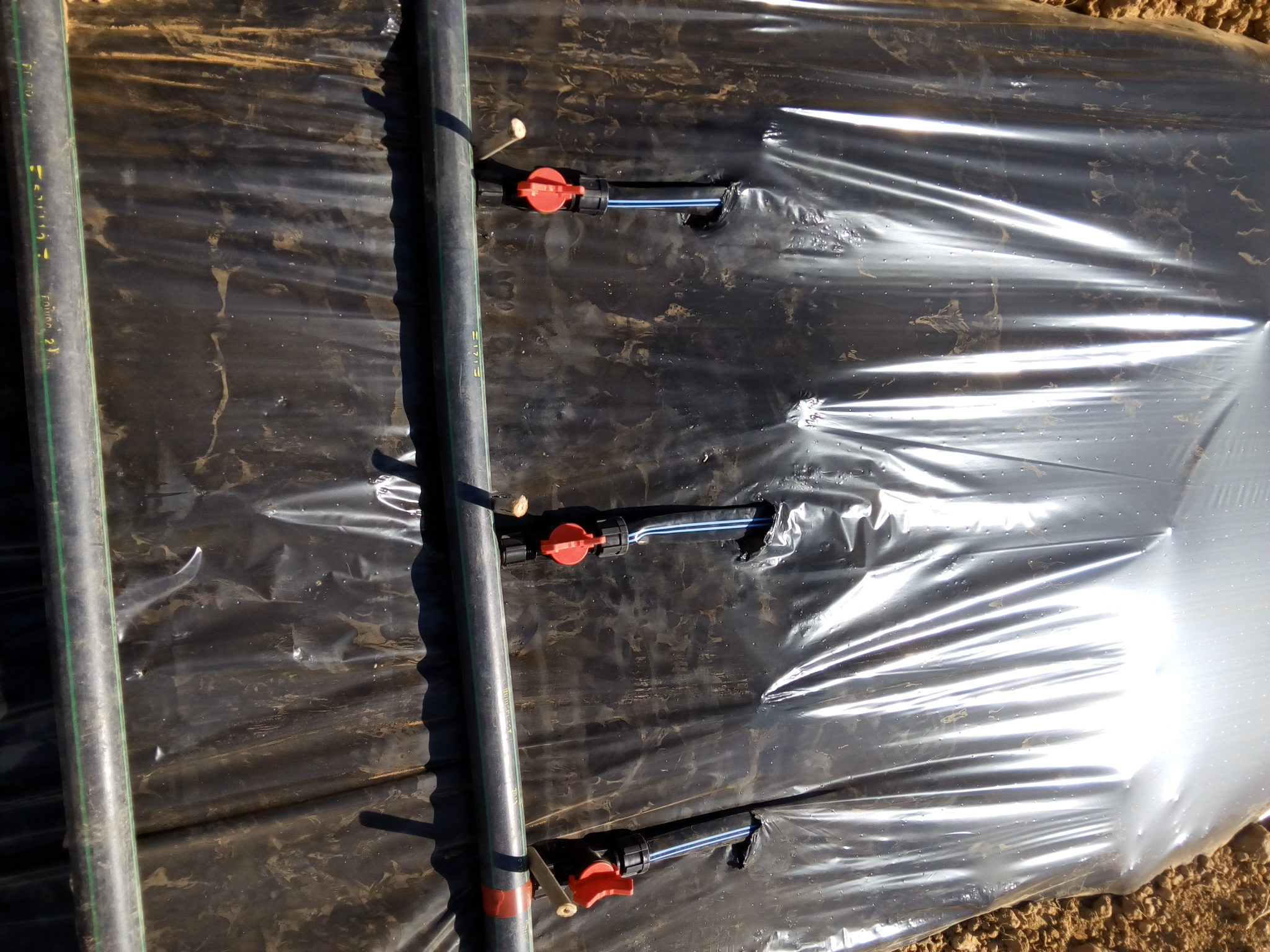

AJUDA EN LA INSTAL·LACIÓ DE CINTA DE REG PER A PROVES CULTURALS EN UNA ESCOLA AGRÀRIA

Juliol 2020

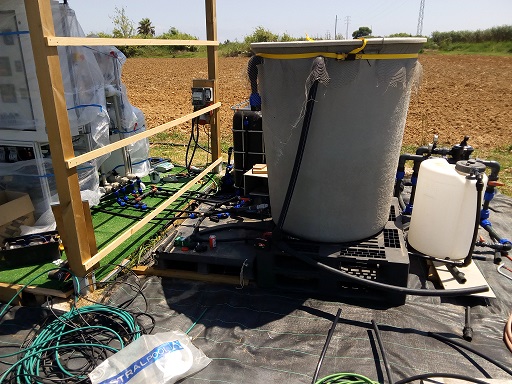

INSTAL·LACIÓ SISTEMES HIDRÀULICS PER UNA  NANO-FILTRACIÓ UTILITZANT AIGÜES REGENERADES

Es realitza tots els sistemes auxiliars per a la reutilització i aprofitament d’aigües residuals per ser filtrades amb membranes de nano-filtració i utilitzar l’aigua per al reg d’una horta experimental.

Paraules claus: Reaprofitament d’aigües, regeneració d’aigua, nano-filtració, osmosi

Juny 2020.

POSADA EN MARXA TURBINA POWERSPOUT TRG-HP-360

Cabal del projecte: 8 L/s
Alçada: 27 m

Potencia obtinguda 550-1027W (15-25kW/dia)
Objectiu: : Injecció directe i carga bateria 48V vas obert Opzs
Reguladors DST-400 + MPPT + Victron Multiplus

SETEMBRE 2019-MARÇ 2020.

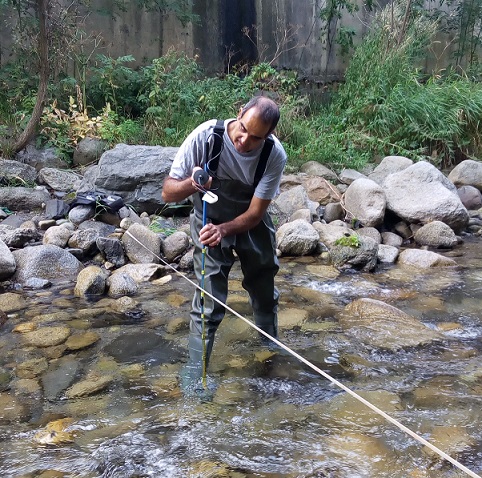

DETERMINACIÓ CABAL EN RIU DE MUNTANYA

Deteminar el cabal instantàni, utilitzant el mètode de secció i velocitat (m/s), en un riu de muntanya durant uns mesos, per determinar si el bombeig d’un pou proper, afecta el cabal del riu.

Agost 2019.

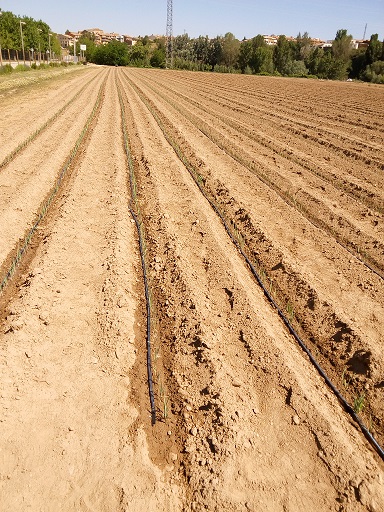

REG AMB GOTEIG EN CAMPS D’HORTA

Disseny i instal·lació d’un sistema de reg per goteig en horta de 5Ha

Juny 2017

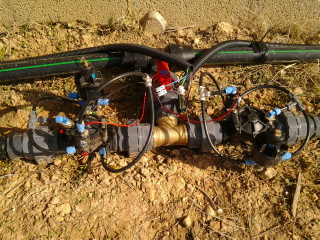

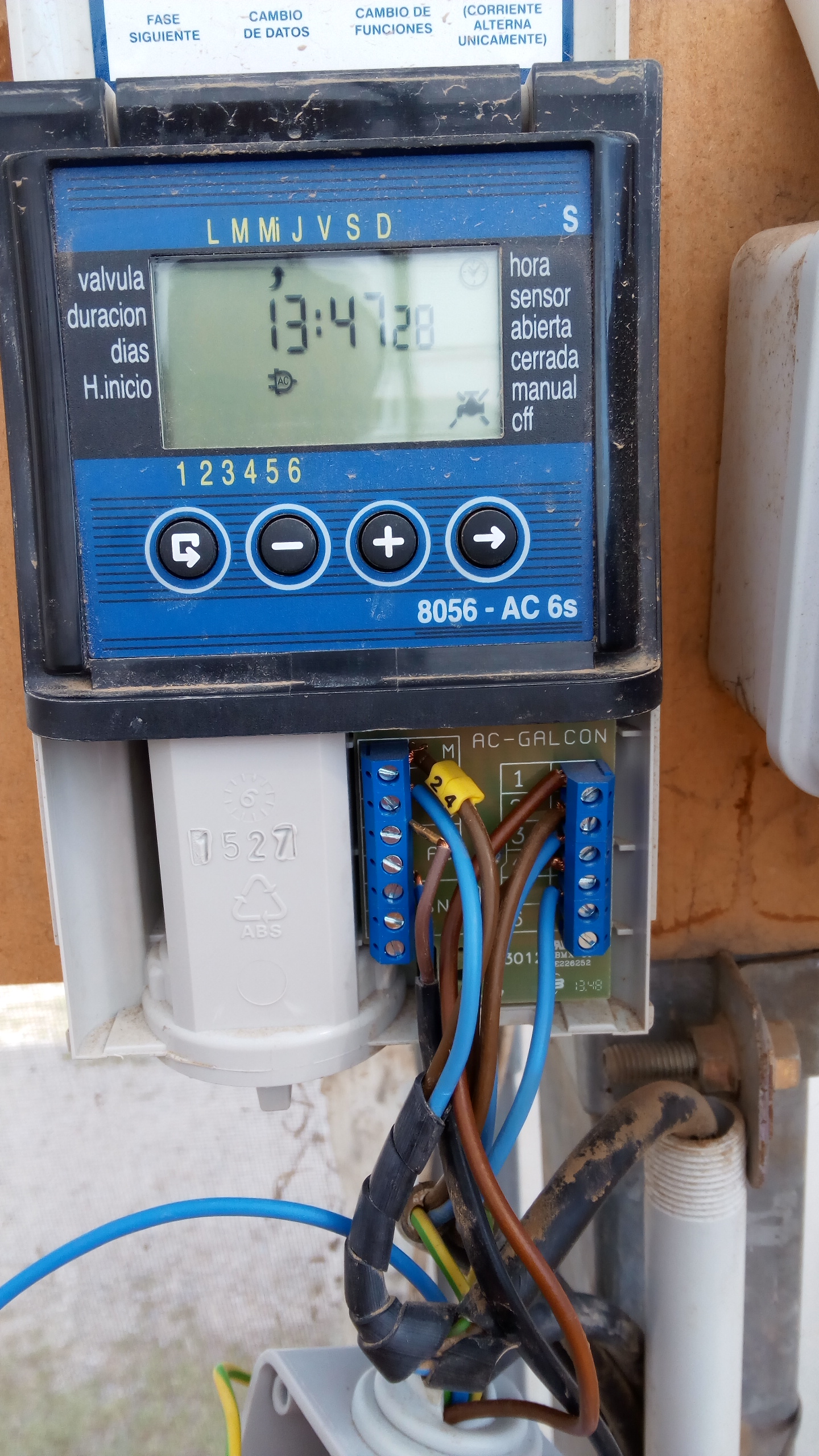

AUTOMATIZACIÓ REG AMB SENYAL VIA RADIO

Projecte de reg amb 14 sectors de regs, activats amb programador i senyal via radio de fins a 450m de distància )la senyal pot arriba r a 5000m).

S’utilitza un programador de reg estàndar 230Vac/24Vac i 15 sortides.
L’emissor de radio transforma la senyal del programador a un impuls latch, rebut pel receptor ICP
Electrovàlvules de camp latch 9-12V

Desembre 2016

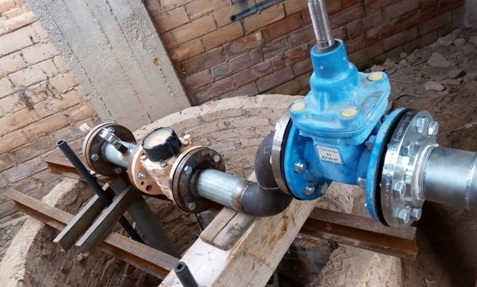

AFORAMENT POU ARTESIÀ DE 12m DE FONDÀRIA

Aforament d’un pou de artesià de 12m de fondària. Es busca conèixer el cabal i la capacitat de recuperació.

Aforament en tres etapes: Primera etapa: 4 h de bombeig a un cabal determinat segons esglaó, per determinar el cabal a bombejar. Segona etapa. Bombeig constant entre  12-24h a un cabal constant segons conclusió d’etapa primera. Tercera etapa. Període de recuperació entre 6-12h.
Bomba activada amb variador.

Juny 2016

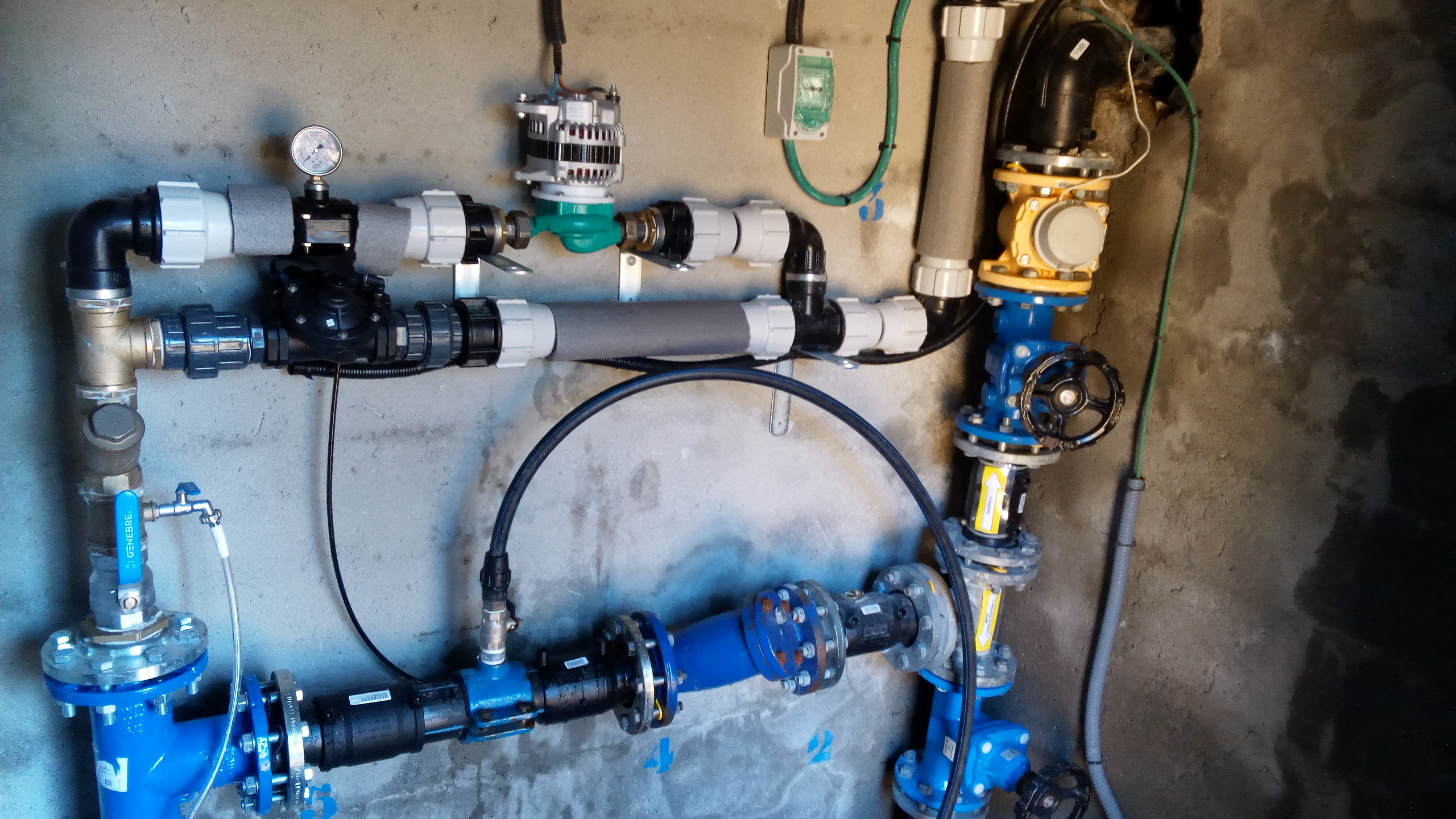

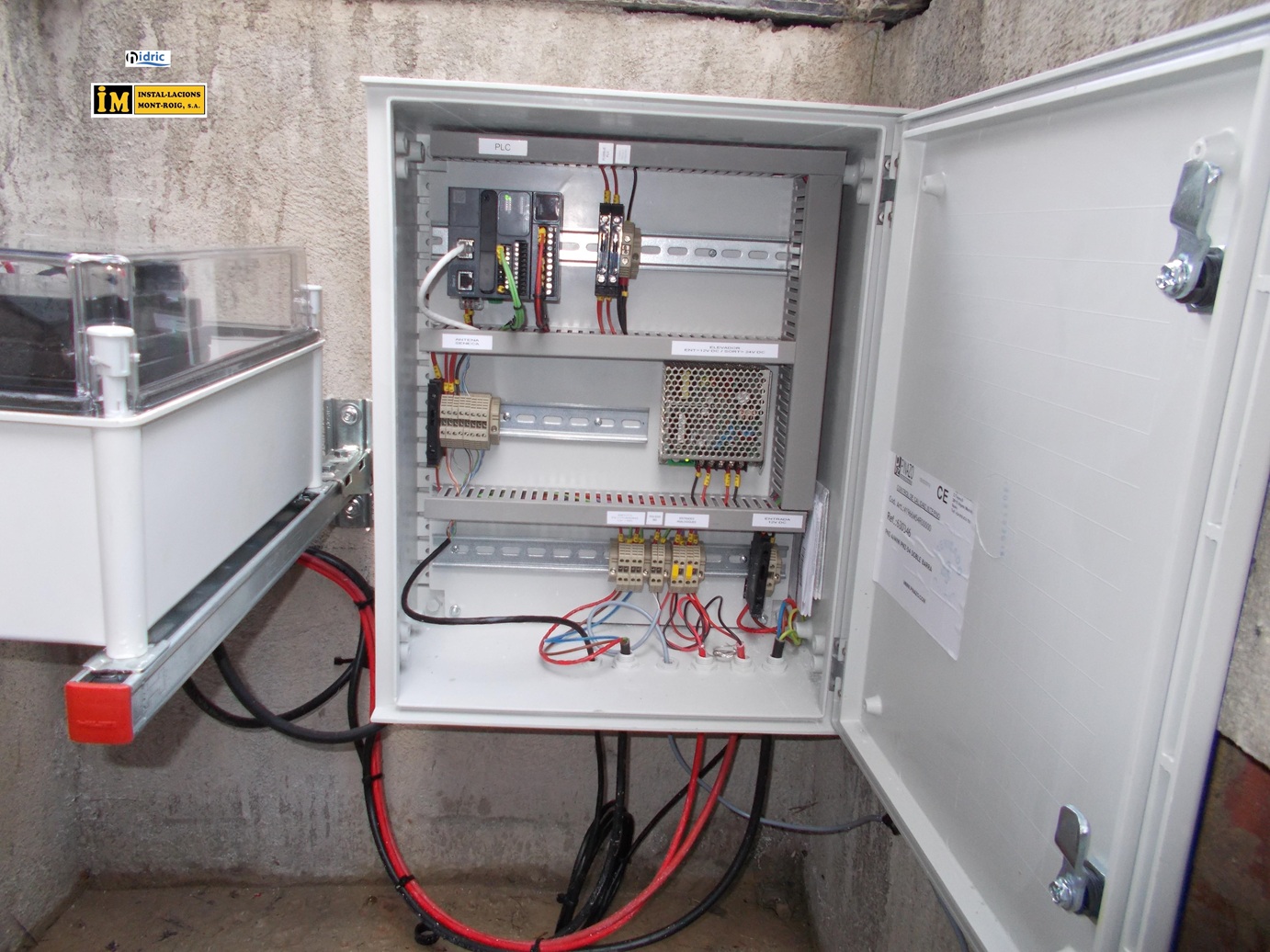

TURBINA HIDRÀULICA EN DIPÒSIT DE CLORACIÓ AILLAT

Instal·lació d’una turbina hidràulica TH-600, com a suport d’energia fotovoltaica.

S’instal·la en by-pass, aprofitant una vàlvula de tancament manual.
En un segon by-pass es col·loca una electrovàlvula hidràulica NC. Quan la bateria està plena l’electrovàlvula s’obre i el cabal a la turbina baixa.

Setembre 2015

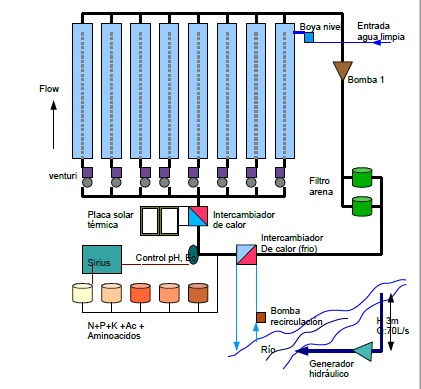

CÀLCULS HIDRÀULICS EN CULTIU D’ARREL FLOTANT AMB PISCINA HIDROPÒNICA

Pre projecte de viabilitat tècnica d’un hivernacle destinat al cultiu d’horta, aplicant la tècnica hidropònica, amb arrel nua dins l’aigua.

Setembre de 2012.

SECTORS DE REG INDIVIDUALS PER HORTS DE LLOGUER

Es posa equip de bombeig i distribució de boques de reg per cada sub-parcel·la d’horta

Agost de 2012

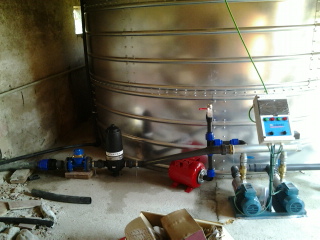

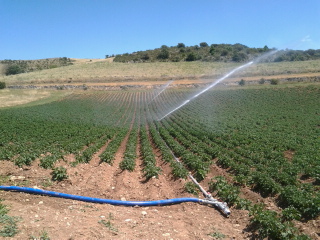

BOMBEIG  PER REG D’ASPERSSIÓ I GOTEIG EN ZONA DE MUNTANYA

Equip de bombeig format per dues bombes ESPA, amb actuació escalable i variadors.

Es posa també un equip de fertirrigació amb venturi.

Es subministra tub alumini per sectors de reg i mini-canons de reg S35

Novembre  2011.

REG AMB CINTA EXSUDANT PER HORTA + GOTEIG  EN ARBRES FRUITERS

Instal·lació feta a Eivissa, per una horta (tipus parades en Crestall), amb 10.000ml de cinta exsudant (antiga Poritex).

Tub de goteig, amb goter botó autocompensant (8L/h), per arbres fruiters

Bomba amb electrovàlvules i programador de reg amb activació a la demanda, a partir de sensor d’humitat del sòl (model Acclima)

Sectors de reg ubicats al camp amb electrovàlvula hidràulica 3 vies amb reductor de pressió incorporat. Model Baccara 1-1/2″ amb solenoide 3VNO

Agost 2010.

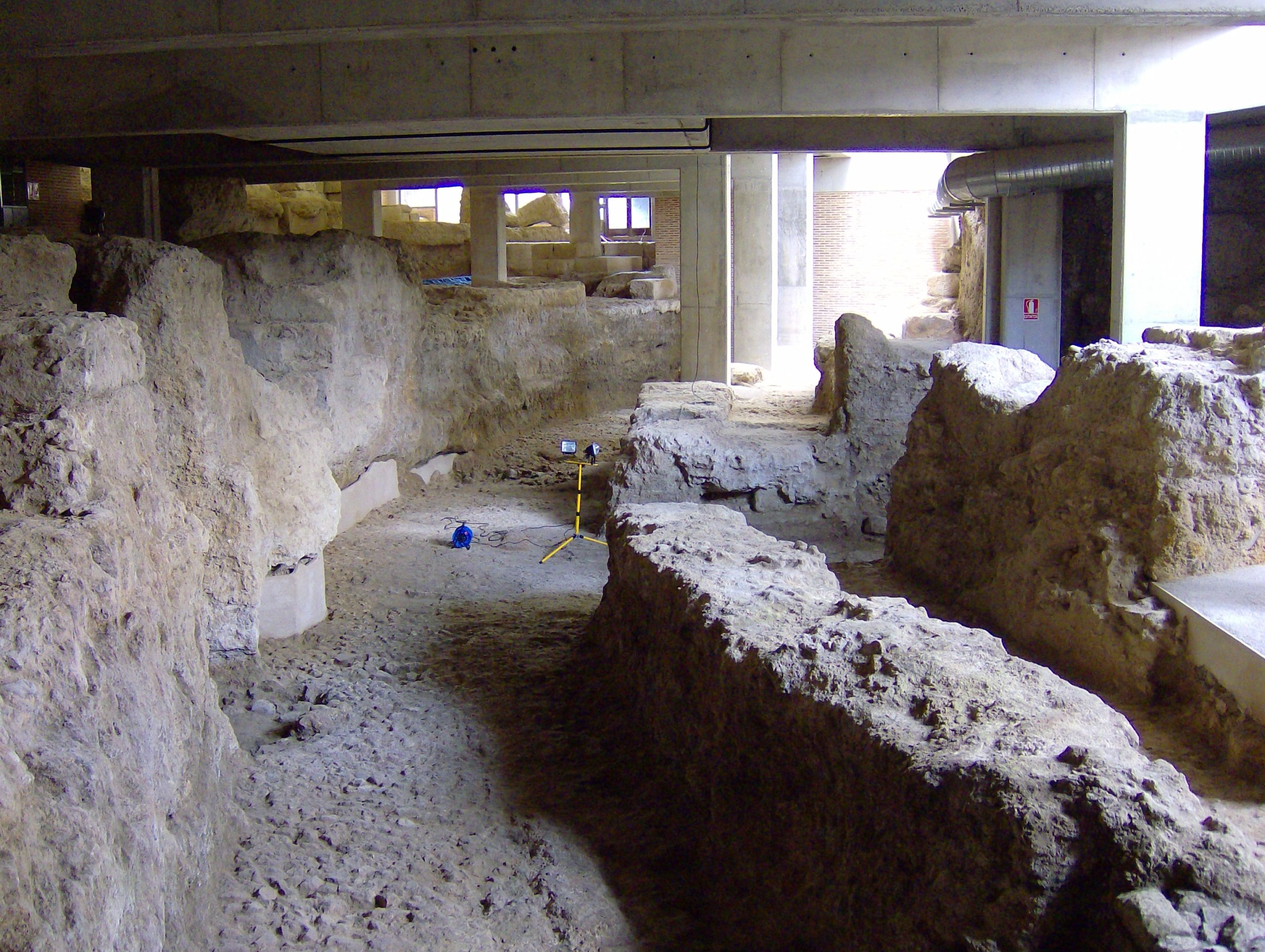

SISTEMA HUMECTACIÓ MUSEO ROMANO

Sistema d’humectación d’unes runes romanes ubicades dins el Museo Romano en una ciutat.

L’humectació es va fer per evitar una desecassió dels murs (base de l’antiga muralla romana), la qual havia estat enterrada uns 1500 anys. Per preservar-la dels canvis sobtats de temperatura i humitat van demanar-me de col·locar un sistema d’humectació (amb gotes grans, per tant no podia ser pulverització).

És va utiltzar varis sectors activats amb sensors d’humitat Watermark i obertura automàtica segons grau d’humitat de dins el mur. Per la humectació es va utilitzar emissors Rivulis de baix cabal (2 l/h) a una pressió de xarxa (2-3 bar)

Gener 2010:

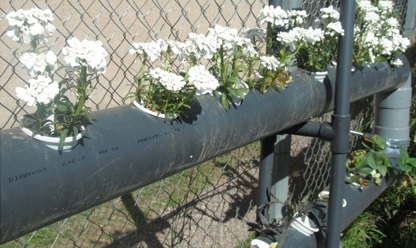

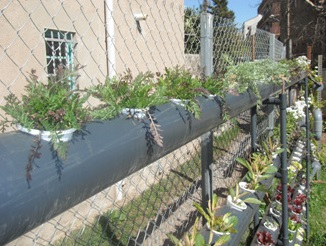

DISSENY I CONSTRUCCIÓ D’UNA DEPURADORA D’AIGÜES RESIDUALS TERCIÀRIES AMB APROFITAMENT PER A HORTA HIDROPÒNICA

El client d’aquest treball, disposa d’un efluent amb un alt contingut de matèria orgànica i necessita aprofitar l’aigua per al reg d ela seva horta.

L’aplicació directa de l’aigua (efluent) per al reg no era viable per l’alt contingut en matèria orgànica.

Es va realitzar un estudi de volums i cabals necessaris i objectius a complir de l’aigua del reg.

La instal·lació és formada per: Un dipòsit de recepció que actua de reserva per reomplir-se quan hi ha entrada de l’efluent. Un decantador i filtre de partícules grosses. Un bombeig apte per aigua residual. Un sistema de filtració orgànica format per un tub PVC de 60ml (aprox). La filtració es va fer amb plantes adaptades a un alt contingut de matèria orgànica, i amb arrel nua (contacte directe arrel-efluent, amb intervals de 30-30min).

Un segon dipòsit d’acumulació per la recollida de l’aigua filtrada. Un segon bombeig porta l’aigua a un filtre de carbó actiu i una llum UV per eliminar bateries i virus i conduir l’aigua a un tercer dipòsit tapat (fosc). L’aigua final, s’utilitza per regar l’horta amb degoteig autocompensant previ un filtre de 150mesch.

El sistema és automàtic, tant des de la recollida inicial al primer dipòsit com el reg a l’horta. El manteniment més important és amb la substitució de les plantes que realitzen la filtració orgànica.





Setembre 2008

PLA DIRECTOR D’ABASTAMENT D’AIGUA EN POBLE DEL PRE-PIRINEU

Pla Director d’Abastament d’Aigua Potable en alta, en municipi d’un poble del Pre-Pirineu.

Es comptabilitzen les captacions i el volum anual d’aigua aportat.

Es comptabilitzen els dipòsits i reserves diàries

Es comptabilitzen els consums diaris/anuals

Es projecta els consums actuals dins el periòde 2008-2018 i es determina les mancançes i actuacions de millora a fer

Octubre de 2007.

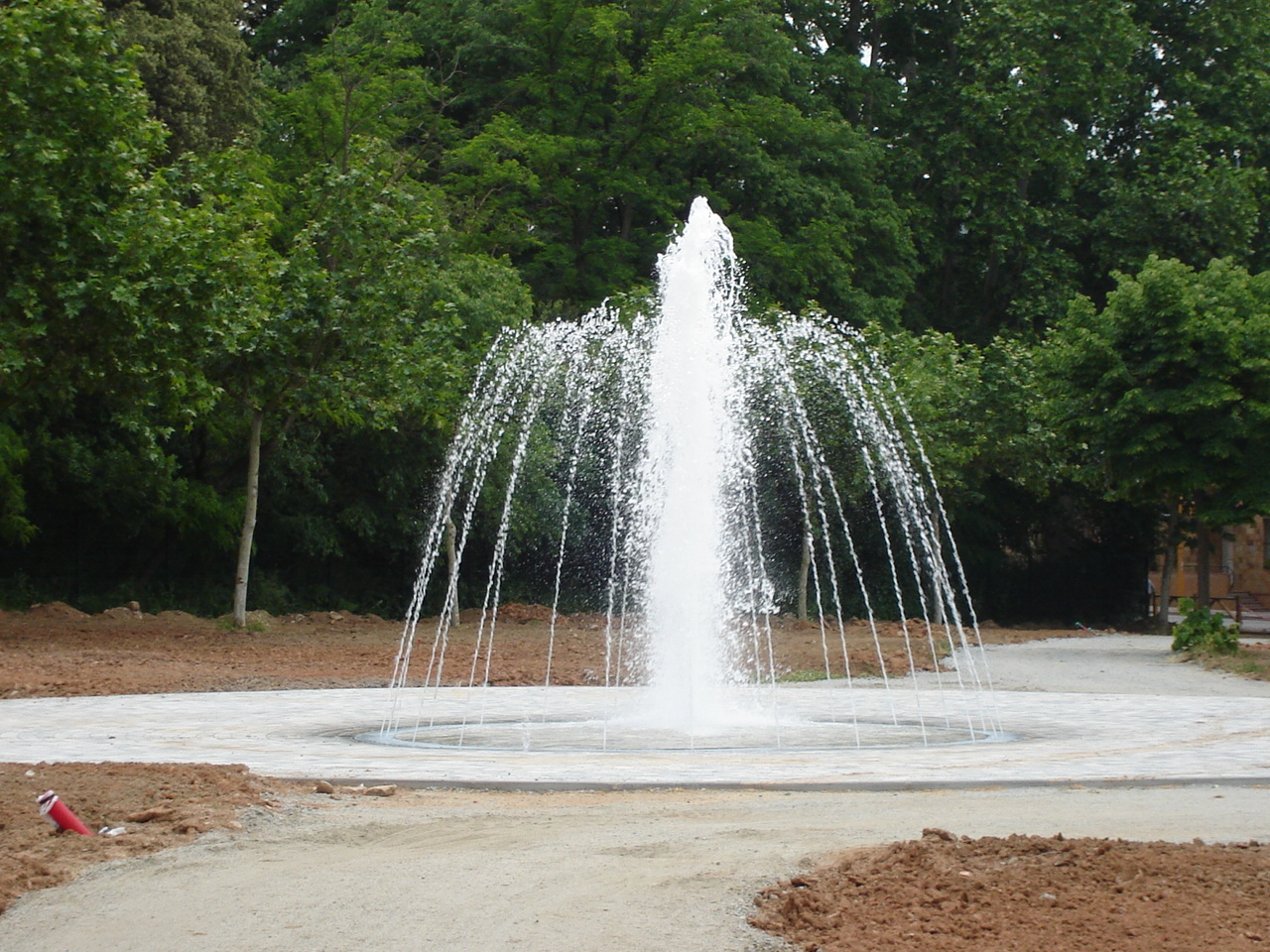

INSTAL·LACIÓ HIDRÀULICA D’UNA FONT ORNAMENTAL

Font ornamental circular amb un sortidor central en columna i anell circular.

Circuit central  amb arrencada variador. Cabal 14 m3/h

Circuit secundari amb arrencada gradual. Cabal 25 m3/h

Dipòsit de regulació 5m3 de capacitat amb filtre i circuit de cloració extra.

Març 2007.

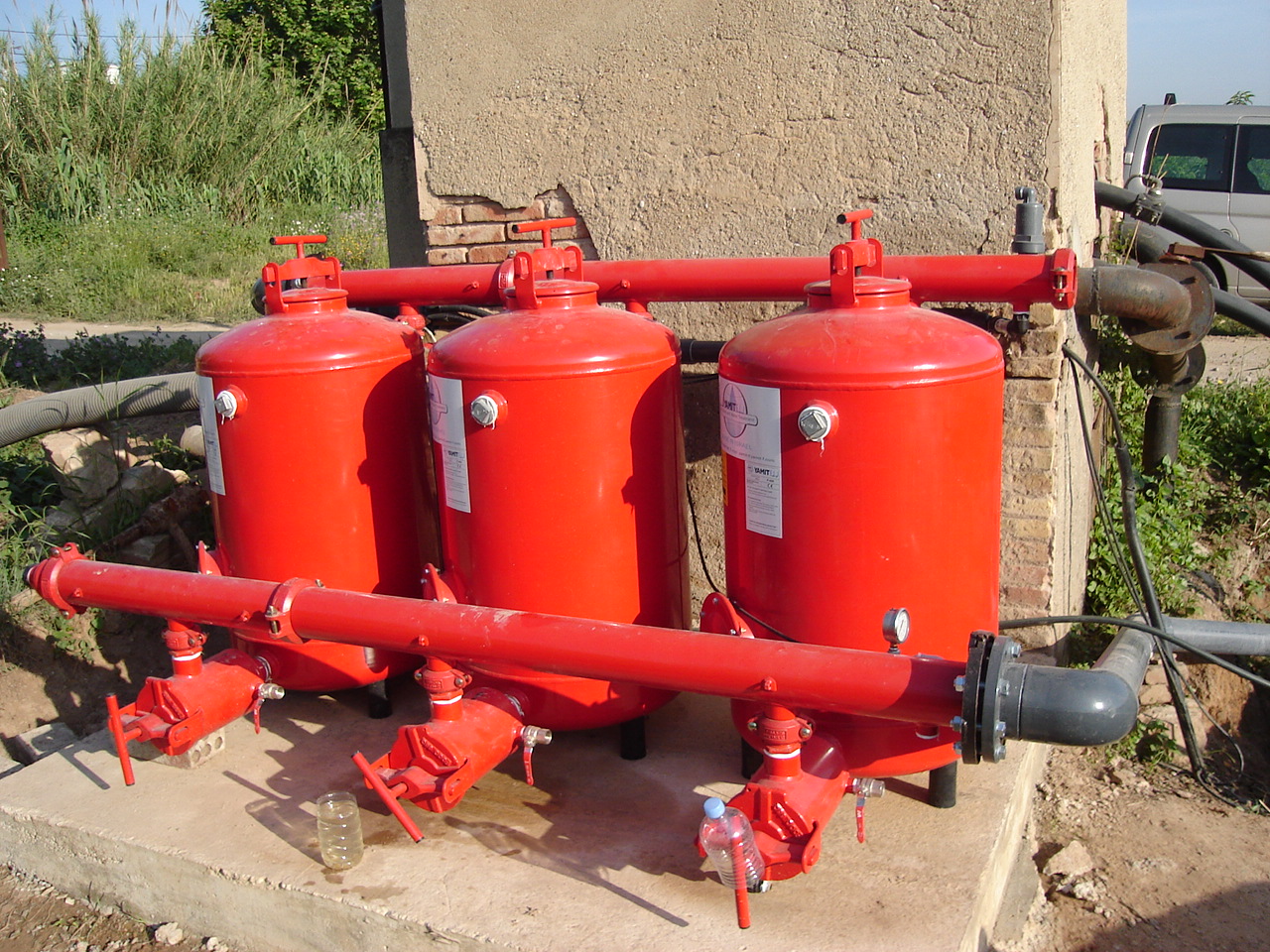

CAPÇAL DE FILTRACIÓ  AMB FILTRES DE SORRA

Capçal de filtració amb bomba 25m3/h, presostat diferencial, filtres de sorra, filtres d’anelles i distribució a electrovàlvules

Desembre 2006.

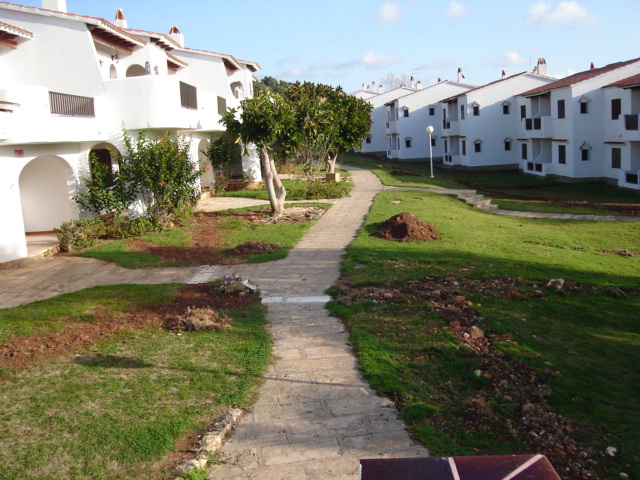

SISTEMA DE REG EN CULTIU DE GESPA, AMB COBERTURA TOTAL FIXE ENTERRADA  -Menorca-

Sistema de reg format per 20 sectors amb emissors MP-Rotator.

Cobertura total enterrada, Pressió màx. 1.5bar. Cabal màx. per sector 10 m3/h

Programador Nelson 24 sectors 220/24Vac

Octurbre 2005.

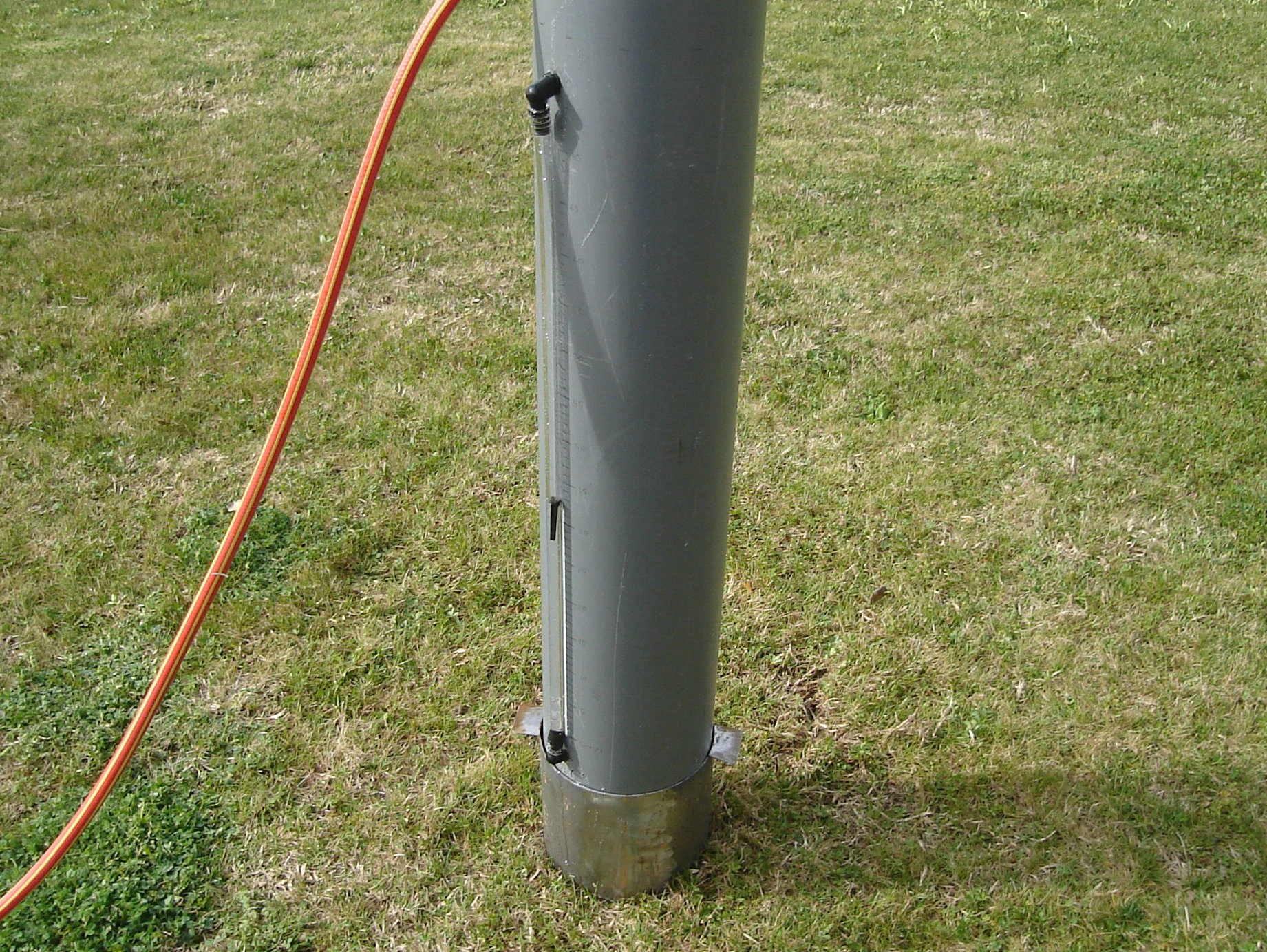

ESTUDI INFILTRACIÓ AIGUA DE REG DINS UN CULTIU DE GESPA

Determinació de la velocitat d’infiltració de l’aigua de reg (o pluja), en un cultiu de gespa.

Disseny agronòmic del reg. Càlcul del temps de reg, frequència i intèrval entre regs.

Estudi d’estalvi d’aigua de reg, utilitzant programador per temps o programador activat amb sensor d’humitat del sòl
