Micro Turbines hidràuliques

MICRO TURBINES HIDRÀULIQUES

SALÒRIA | BTT | PT

Microturbines hidràuliques (BTT-PAT)

Les micro turbines hidràuliques o pico turbines (sistemes de <5kW) són solucions compactes i eficients per generar electricitat aprofitant la pressió o el cabal en canonades d’aigua (per exemple, xarxes d’aigua potable, de reg o industrials). Una de les formes més assequibles i versàtils d’instal·lar micro turbines és mitjançant l’ús de Bombes Transformades a Turbina (BTT), conegudes en anglès com a Pump As Turbine (PAT)

Qué és una bomba BTT o PAT?

Una BTT és una bomba centrífuga que, en invertir-se’n el funcionament, actua com a turbina. Es connecta a un generador -o un motor-generador- i, en rebre pressió de l’aigua en comptes d’impulsió, gira per produir electricitat. És una opció econòmica i disponible en múltiples mides, ideal per aprofitar pressions residuals o cabals moderats en canonades existents.

Avantatges de les BTT-PAT

  • A menor cost: solen costar fins a un 50% menys que turbines convencionals del mateix rang de potència

  • Instal·lació senzilla: s’adapten a canonades preexistents, sense requerir grans obres hidràuliques.

  • Flexibilitat: es poden emprar múltiples unitats per cobrir variacions estacionals al flux.

Aplicacions a Hidric

A Hidric, desenvolupem sistemes BTT-PAT per a:

  • Captar energia a xarxes d’aigua potable i reg.
  • Integrar micro turbines Potents com Powerspout o Salòria, així com BTT-PAT, per generar electricitat 100% renovable



Aplicacionss principals

  • Energia renovable a xarxes d’aigua potable, reg o industrials.

  • Sistemes aïllats o híbrids (hidràulic + solar + bateries + inversor).

  • Instal·lacions rurals o disperses on l’energia dels fluxos d’aigua és fiable i constant, fins i tot quan la solar disminueix

Tensió de sortida: bateria o inversor

L’electricitat generada per aquestes micro turbines sol lliurar-se en corrent continu (DC), amb tensions especialment pensades per a sistemes d’acumulació energètica:

  • 24 V: ideal per a bancs de bateries de plom-àcid.

  • 48 V (en liti, 51V nominals): opció habitual en sistemes moderns amb bateries Li‑ion, com les de ~51V

  • També es poden connectar directament a inversors híbrids, que gestionen simultàniament generació hidràulica, solar i càrregues AC, per alimentar habitatges o sistemes industrials sense necessitat de bateries (encara que moltes instal·lacions les inclouen com a suport).

Flux recomanat i exemples

Les solucions MICRO HIDRO (<5kW) com les BTT-PAT o turbines tipus Pelton/Turgo s’adapten a salts d’alçada reduïts (<100m) i cabals de menys de 50L/s, amb dissenys simples i robusts. Les turbines BTT-PAT s’integren perfectament en aquestes condicions, oferint una excel·lent relació cost-benefici.



Per què escollir Hidric?

  • Utilitzem un sistema NO PATENTAT. En efecte, podem subministrar el material o fer només els càlculs i sense cap compromís  vosté podrà  adquirir lliurement el material . El càlcul hidràulic exclusivament té un cost d’enginyeria.
  • Pressupost gratuït. El primer pressupost és gratuït i sense compromís. Si voleu més informació o detall de preus o aprofundir en opcions possibles (tipus o model de turbina o una anàlisi hidràulica), es pagarà segons valoració.
  • Experiència amb BTT, Powerspout i Salòria per a instal·lacions en xarxes existents o llocs aïllats. Gairebé 2000 kW venuts en micro hidràulica (0.25kW+0.6kW+0.45kw+4.3kW+0.65kW+2.6kW….= 2000 kW)

  • Experiència amb inversors híbrids compatibles i bancs de bateria de plom-àci o liti de 24 o 48-51Vdc).

  • Assessorament tècnic per a la instal·lació, des del disseny hidràulic fins al sistema elèctric i de control.

  • Tot per ajudar-vos amb l’Autosuficiència energètica, reduint la dependència de fonts fòssils i estalviant en costos operatius elèctrics.

Tres exemples d’on instal·lar una microturbina hidràulica:

  • Turbina hidràulica en tub de pressió, aprofitant un excedent de pressió (reductora de pressió o salt diferencial). La turbina s’instal·la al circuit secundari o by-pass. Una vàlvula motoritzada en sèrie permet activar o desactivar el funcionament de la turbina, en funció de la configuració elèctrica. Turbines recomanades: Salòria o BTT.
  • Turbina hidràulica en tub de pressió, just abans d’entrar a un dipòsit o bassa. S’instal·la la turbina al circuit secundari. Una vàlvula motoritzada instal·lada en paral·lel pot activar/desactivar el funcionament de la turbina en funció de la configuració elèctrica. Turbines recomanades: Salòria, BTT.
  • Turbina hidràulica a sortida d’embassament, dipòsit o estany o presa, aprofitant un cabal ecològic. En aquesta ocasió la turbina instal·lada en bypass respecte la vàlvula de comporta de fons, proporcionarà energia 24/24h. Turbines recomanades: Powerspout, BTT

MICRO TURBINES BTT

saloria tp150
Bomba Transformada a Turbina

BTT- TVME

Turbina hidràulica BTT-Vertical Multietapa. Acoblada a un generador trifàsic d’imants permanents sense escombretes. Tensió sortida segons configuració elèctrica per carregar bateria  24-48/51Vdc ó  160-250Vdc per carregar bateria o connexió a xarxa interna.



Dades tècniques

  • Cabal de 0,33 a 10,0 L / s
  • Pressió nominal: 10-160 mca (1-16bar)
  • Pressió màxima d’entrada: 20 bar (uns 200mca)
  • Sortida de tensió: segons necessitats 48/51 a 250Vdc
  • Cos d’Asp. Imp.: Ferro fos GG25
  • Camisa externa: en acer inox AISI 304
  • Rodets: Ferro fos GG-25
  • Difusors: Ferro fos GG-25
  • Eix Acer inox AISI 420
  • Segell mecànic: Sil. / Graf. / Teflon
  • Juntes: NBR

EXEMPLES DE PRODUCCIÓ SEGONS DADES HIDRÀULIQUES DISPONIBLES (per altres dades consultar). Valors no contractuals

BTT Q (L/s) H (m) P (W)
TVME300 0,87 67 269
TVME310 0,87 87 348
TVME320 0,87 104 415
TVME330 0,87 131 522
TVME340 0,87 162 641
TVME410 1,38 59 366
TVME420 1,38 87 546
TVME430 1,38 115 720
TVME440 1,38 158 981
TVME520 2,22 38 369
TVME530 2,22 52 529
TVME540 2,22 71 709
TVME550 2,22 105 1048
TVME560 2,22 143 1425
TVME630 3,88 34 593
TVME640 3,88 45 803
TVME650 3,88 69 1222
TVME660 3,88 94 1675
Bomba Transformada a Turbina (BTT o Pump as Turbine -PAT)
saloria

BTT- TVES

Turbina hidràulica BTT-Vertical d’Etapa Simple. Acoblada a un generador trifàsic d’imants permanents sense escombretes. Tensió sortida segons configuració elèctrica per carregar bateria  24-48/51Vdc ó  160-250Vdc per carregar bateria o connexió a xarxa interna.



Dades tècniques

  • Cabal de 0,16 a 13,0 L / s
  • Pressió nominal: 3-15 mca (1-1.5bar)
  • Pressió màxima d’entrada: PN10-PN6 bar
  • Sortida de tensió: segons necessitats 48/51 a 250Vdc
  • Cos d’Asp. Imp.: Ferro fos GG25
  • Camisa externa: en acer inox AISI 304
  • Rodets: Ferro fos GG-25
  • Difusors: Ferro fos GG-25
  • Eix Acer inox AISI 420
  • Segell mecànic: Sil. / Graf. / Teflon
  • Juntes: NBR

EXEMPLES DE PRODUCCIÓ SEGONS DADES HIDRÀULIQUES DISPONIBLES (per altres dades consultar). Valors no contractuals

BTT Q (L/s) H (m) P (W)
TVES-100 1,66 3,1 25
TVES-110 2,65 6,6 78
TVES-120 3,32 7,6 113
TVES-130 3,8 8,2 140
TVES-510 3,32 11 164
TVES-520 3,8 14 239
TVES-530 4,65 21 439
TVES-540 8,53 18 690
TVES-550 10,2 12 550

MICROTURBINES SALÒRIA SERIE TP

saloria tp150
saloria

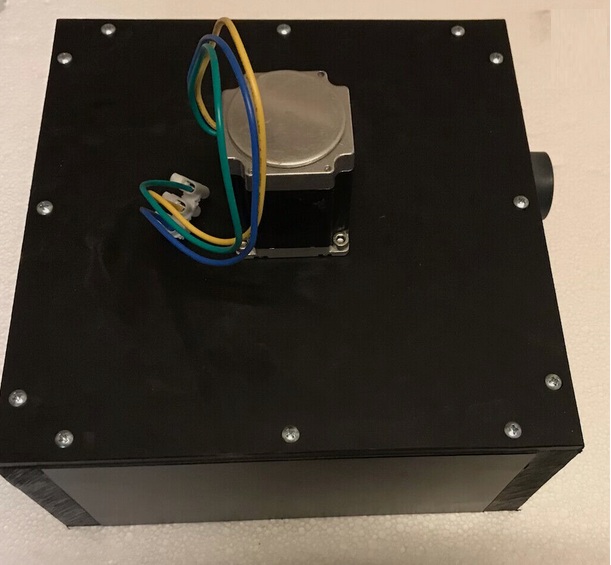

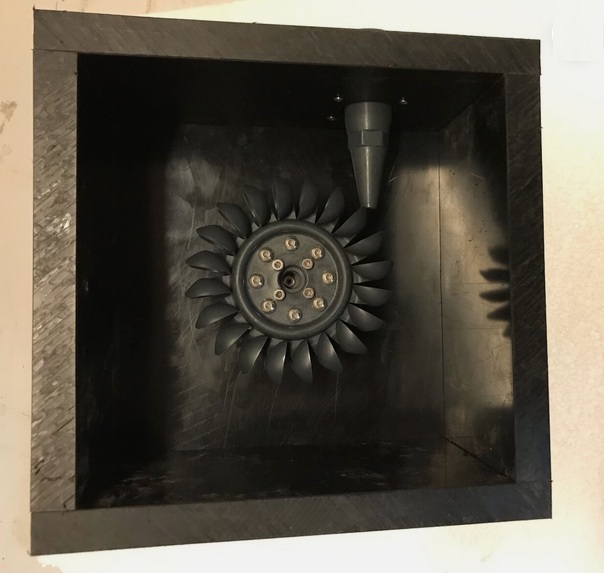

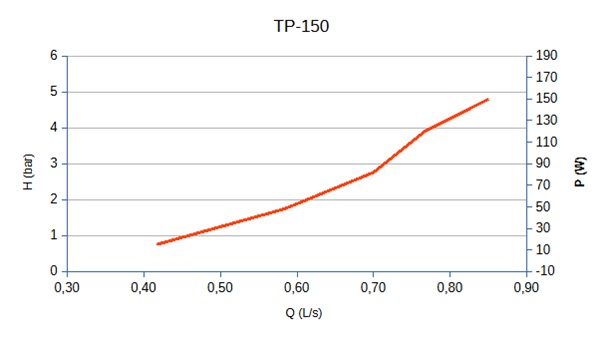

SALÒRIA PELTON TP-150

Turbina hidràulica TP-150. Turbina pelton perfecte per carregar bateries de 12 o 24Vcc a llocs aïllats. Porta una nansa i permet el desplaçament i connexió de forma molt ràpida. Ideal per a zones de camp, per carregar pastors elèctrics o similars. Potència obtinguda fins a 150W.



Dades tècniques

Cabal de 0,3 a 1,0 L / s

Pressió nominal: 10-60 mca (1-6bar)

Pressió màxima d’entrada: 7 bar (uns 70mca)

Sortida de tensió: 12 ó 24Vdc

Producció màxima: 150W

S’entrega amb caixa de connexió (carregador de bateries) i una vàlvula de bola automatitzada 3/4″.





TURBINA  SALORIA PELTON TP-500

Turbina hidràulica TP-500. Turbina pelton robusta amb acer inoxidable, perfecte per carregar bateries de 12 o 24Vcc a llocs aïllats. Generador amb imants permanents, és una turbina pelton ideal per produir la seva electricitat per a salts d’aigua de fins a 60m i cabals fins a 3L/s.



Dades tècniques:

Cabal de 0,5 a 2.5 L / s

Pressió nominal: 20-60 mca (2-6bar)

Pressió màxima d’entrada: 9,5 bar (uns 95mca)

Sortida de tensió: 12 ó 24 ó Vdc (consultar per altres tensións)

Producció màxima: 550W. Segons les seves necessitats es pot fer models fins a 1000W

Conexió hidràulica 1″.

Es recomana utilitzar-la amb un regulador de carga VMT Saloria





MICO TURBINA PT

PICO TURBINA TF25 12Vdc -25W

Generador de turbina: sense escombretes.

Per carregar una bateria de 12V 9-45Ah

Condicions hidràuliques i elèctriques:

  • ΔP = 1,8 bar Q = 0,95 L/s
  • Alimentació subministrada: 25W -2.2A
  • Tensió de sortida: 12Vdc
  • Sortida de control: sortida per controlar una vàlvula solenoide latch 2 fils
  • IP 68
  • Pressió nominal: PN10
  • Pes: 2,8 Kg
  • Rosca: DN25 -1″ (es requereixen accessoris opcionals)

Preus aquí



La mateixa microturbina PT 25 integra la targeta de regulació electrònica. No cal un regulador de càrrega. Integra una sortida per a una electrovàlvula amb solenoide latch (2 cables). Quan la bateria és plena, la vàlvula solenoide es tanca automàticament.

Ideal per a zones de final de línia on cal alimentar instruments electrònics (cloradors, comptadors, registradors de dades). Es pot instal·lar a l’extrem d’una canonada o al circuit secundari.

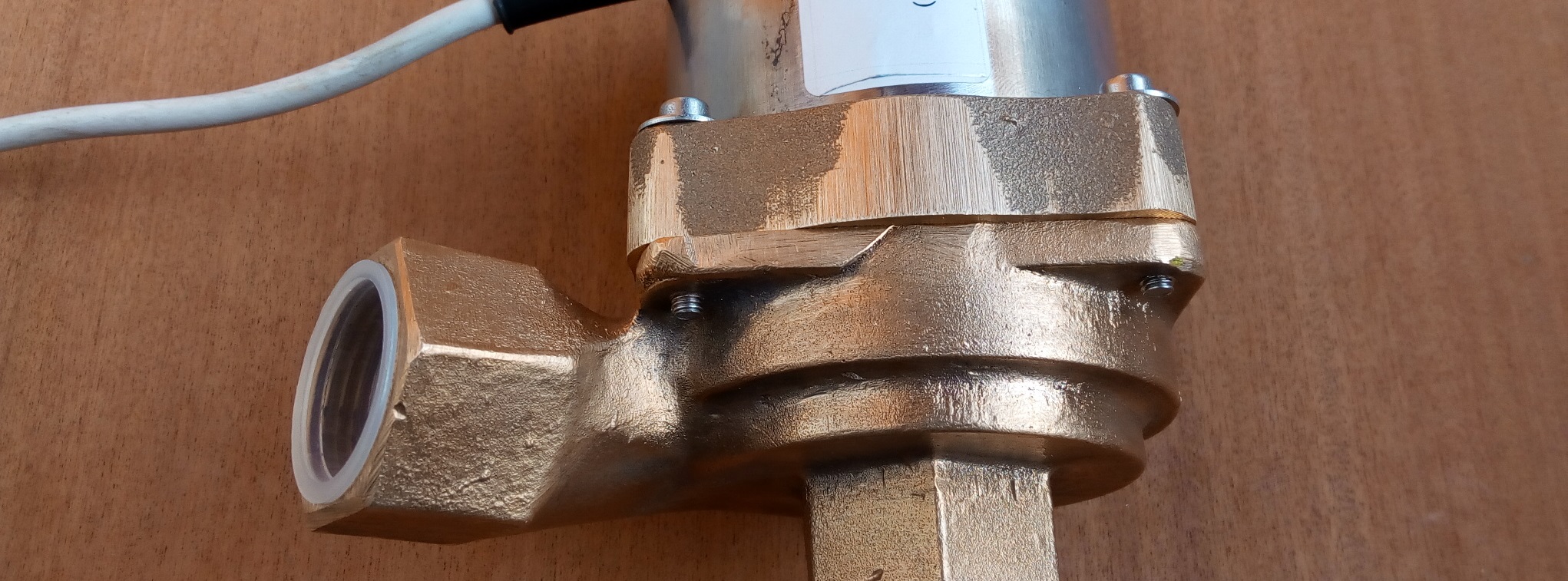

MICROTURBINES SALÒRIA SERIE TF

Les Turbines  TF de Saloria ofereix una solució fàcil d’obtenir electricitat aprofitant la pròpia energia de la canonada d’aigua. Disseny robust, s’utilitzen sobretot en zones aïllades on no hi ha energia elèctrica, per mantenir els aparells de telecontrol, cloradors o sondes de nivell. Entrades de dipòsits i línies d’aigua són llocs d’instal·lació molt comuns. Ofereixen produccions de 20 a 700W segons model i amb tensions de 12 o 24Vcc, per carregar bateria o inclòs amb sortida de tensió 160-200Vdc per treballar amb inversors híbrids (off-grid) o de xarxa (on-grid)



ON ES PODEN INSTAL·LAR?

  • En zones aïllades sense connexió a xarxa pública (entrades/sortides a dipòsits, línies de xarxa amb pressió (tub-tub), etc).

  • Com a complement fiable per obtenir electricitat a zones on la fotovoltaica no és possible o molt feble (sistemes mixtos fotovoltaic i turbina o xarxa i turbina).

  • Allà on vulgueu una nova font d’alimentació elèctrica, senzilla i fiable.





MICROTURBINA SALORIA TF-90

Turbina hidràulica TF-90. Perfecta per carregar bateries de 30 a 150Ah a llocs aïllats per fer funcionar pilots a distància, equips de cloració, vàlvules motoritzades, etc. Potència obtinguda fins a 90W.



CONDICIONS ESTÀNDARDS DE TREBALL

Fluid Aigua neta

Temp. fluid +20ºC

Temp. Mínima -5ºC

Temp. Màxima +90ºC

Pressió màx. 2 bar

Entrada horitzontal – Sortida 90 º El tub de sortida ha d’estar immers amb aigua (10cm min) o de tornada al tub principal.

Cabal nominal-max   (Q) 2,2 -2,5L/s

Alçada nominal-max      (H) 10-14mca

Potència nominal-màx (W) 60 -90W

Tensió de treball: 12 o 24Vcc segons model

Velocitat a 10mca 2400 rpm

Connexió hidràulica        1” H (DN25)

Generador trifàsic d’imants permanents de 4 pols Bobinat elèctric i pont rectificador encapsulat amb resina epoxi

MICROTURBINA SALORIA TF-300

Turbina hidràulica TF-300. Turbina tipus Francis amb generador d’imants permanents que funciona amb un cabal de 2 a 5L/s i per diferencials de pressió fins a 1 bar (10mca aprox). Per instal·lar en paral·lel un tub principal proveït d’una reductora de pressió o vàlvula de tall o directament al tub principal. Es pot connectar tub a tub i no es perd cabal. Producció fins a un màxim de 340W.

Dades tècniques:

Turbina en línia per a tubs tancats

Cabal de 2,0 a 5,0 L/s

Pressió diferencial: 1 bar (10 mca aprox.)

Pressió màxima d´entrada: 8 bar (80 mca aprox.)

Sortida de tensió: 12 o 24Vdc

Producció màxima: 340W

Entrada hidràulica: 1-1/4” -sortida 90º respecte l’entrada-

Gir 1600 rpm (10 mca)

Protecció: IP 400

Mides: alt 380mm (+ tub sortida), llarg 170mm

Pes: 12kg



MICROTURBINA SALORIA TF-600

Turbina hidràulica tipus Francis TF-600, ferma i robusta. Per carregar banc de bateries, amb generador d’imants permanents, ofereix 24 o 48Vcc (escollir en fer la comanda). Treballa entre 3,3 i 7,5L/s amb un diferencial de pressió fins a 20mca (2 Bar aprox). Per instal·lar en paral·lel a la canonada daigua, mitjançant reductora de pressió o vàlvula de tall, que proporcioni el diferencial de pressió. Ideal per obtenir electricitat en zones aïllades, tals com a dipòsits d’abastament, casetes de cloració, o allà on es necessiti una font elèctrica aprofitant la pròpia energia de la canonada.

Dades tècniques:

* Connexió: 1-1/4″ Descàrrega de la turbina respecte a l’entrada 90° (la part final ha d’estar submergida a l’aigua o tornar-lo al tub d’origen)

* Cabal: 3,3-7,5 L/s

* Diferencial de pressió: 20 mca (2 bar aprox)

* Pressió màxima de funcionament 6 bar estàndard 12 a petició

* Alternador trifàsic d’imant permanent

* Tensió sortida: 24 o 48Vcc

* Pont rectificador extern

* Revolucions 1600 rpm aprox. a 10 mca (diferencial de pressió), o 2000 rpm a 20 mca

* Grau de protecció IP 44

* Alçada total 320 mm

* Ample 170 mm

Pes: 12 Kg (sense tub).

MICROTURBINA SALORIA TF-750

Turbina hidràulica tipus Francis TF-750, ferma i robusta, proporciona fins a 750W. Per carregar banc de bateries, amb generador d’imants permanents, ofereix 24 o 48Vcc (escollir en fer la comanda). Treballa entre 2,7 i 7,7 L/s amb un diferencial de pressió fins a 20mca (2 bar aprox). Per instal·lar en paral·lel a la canonada daigua, mitjançant reductora de pressió o vàlvula de tall, que proporcioni el diferencial de pressió. Ideal per obtenir electricitat en zones aïllades, tals com a dipòsits d’abastament, casetes de cloració, o allà on es necessiti una font elèctrica aprofitant la pròpia energia de la canonada.

Dades tècniques:

*Connexió: 1-1/4
Descàrrega de la turbina respecte a l’entrada 90 ° (la part final s’ha de submergir a l’aigua ó tornar-lo al tub d’origen)

*Cabal: 2,7-7,7 L/s

*Diferencial de pressió: 20 mca (2 bar aprox)
*Pressió màxima de funcionament 6 bar estàndard 12 a petició
*Alternador trifàsic d’imant permanent
*Tensió sortida: 24 ó 48Vcc
*Pont rectificador extern
*Revolucions: 1600 rpm aprox. a 10 mca (diferencial de pressió), o 2000rpm a 20 mca
*Grau de protecció IP 44
*Alçada total 320 mm
*Amplada 170 mm
*Pes: 12 Kg (sense tub).

TURBINAS PELTON DE BAJO COSTE 12-24-48Vdc

TURBINES PELTON DE BAIX COST 12-24-48Vdc

PELTON TP-125 /12-24Vdc

Turbina hidràulica Pelton de fins a 125W a 3000rpm. Pressió: 10-100m. Cabal: 0.7-0.3 L/s Tensió de sortida en funció de dades hidràuliques (entre 12-24Vdc). Cal connectar a un regulador de càrrega MPPT. Sortida tensió trifàsica no rectificada. GIP sense escombretes. Model: W22/9

Veure taula de rendiment



Broquet (mm)

Desnivell net (m)

Cabal (L/s)

Tensió sortida (V)

Potencia sortida (W)

3

100

0,31

30

150

3

80

0,28

27

130

4

60

0,43

23

120

4

50

0,39

21

110

4

40

0,35

19

90

5

30

0,48

16

80

6

25

0,63

15

70

6

20

0,56

13

60

7

15

0,66

12

60

8

10

0,70

9

40

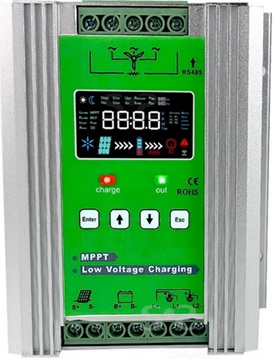

NOTA: Aquesta turbina es ven conjuntament amb el regulador MPPT

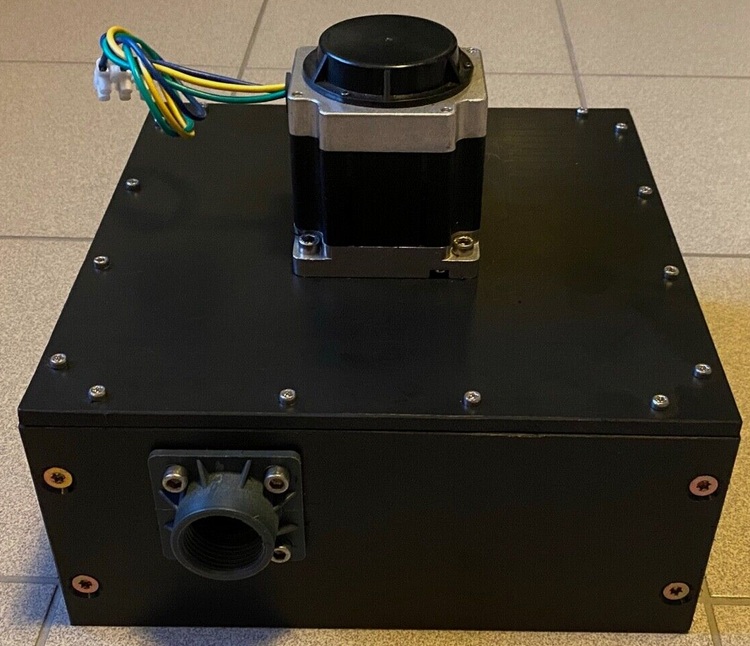

PELTON TP-500 /24-48Vdc

Turbina hidràulica Pelton de fins a 530W a 3000rpm. Pressió: 20-130m. Cabal: 1.88-0.6 L/s Tensió de sortida en funció de dades hidràuliques (entre 24-48Vdc). Cal connectar a un regulador de càrrega MPPT (inclòs al preu). Sortida tensió trifàsica no rectificada. GIP sense escombretes. Model: W12/15

Veure taula de rendiment

Broquet (mm)

Desnivell net (m)

Cabal (L/s)

Tensió (V)

Producció (W)

4

130

0,63

53

580

4,5

115

0,76

49

540

5

100

0,87

46

500

5

80

0,78

41

450

6

60

0,97

36

390

7

50

1,21

33

360

8

40

1,41

29

320

9

30

1,54

25

270

11

20

1,88

21

220

12

15

1,94

18

190

NOTA: Aquesta turbina es ven conjuntament amb el regulador MPPT

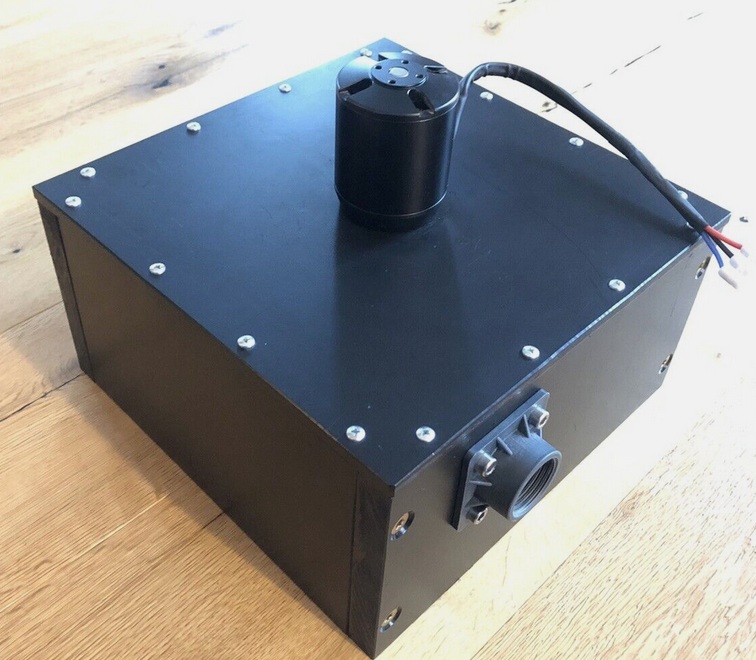

PELTON TP-1000 /12-24Vdc

Turbina hidràulica Pelton de fins a 1000W a 3000rpm. Pressió: 15-100m. Cabal: 2.28-1.7 L/s Tensió de sortida en funció de dades hidràuliques (entre 12-24Vdc). Cal connectar a un regulador de càrrega MPPT (inclòs al preu). Sortida tensió trifàsica no rectificada. GIP sense escombretes. Model: W12/12
Veure taula de rendiment



Broquet (mm)

Desnivell net (m)

Cabal (L/s)

Tensió (V)

Producció (W)

7

100

1,70

25

1040

7

90

1,62

24

980

7

80

1,52

22

930

8

70

1,86

21

870

8

60

1,72

19

800

9

50

1,99

18

730

11

40

2,66

16

650

12

30

2,74

14

570

13

20

2,63

11

410

13

15

2,28

10

260

NOTA: Aquesta turbina es ven junt amb el regulador MPPT

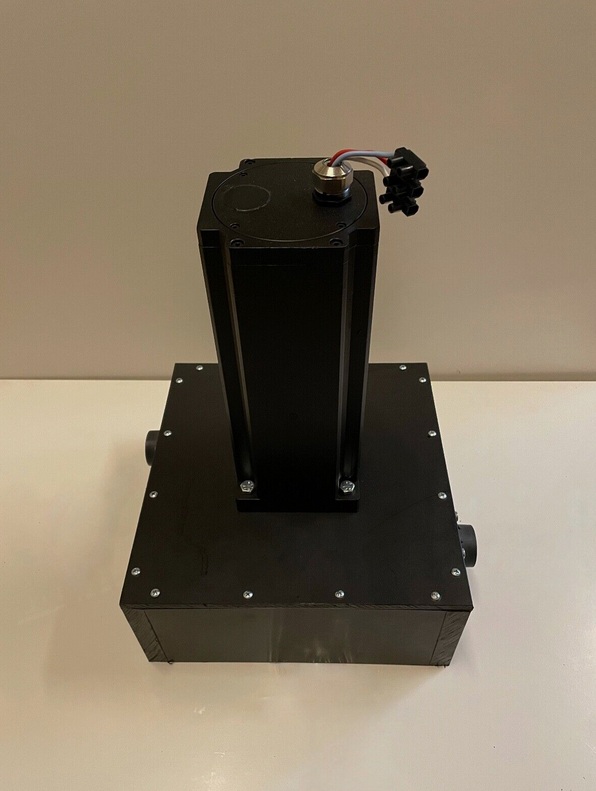

PELTON TP-2700 /Vdc

Turbina hidràulica Pelton de fins a 2700W. Pressió: 10-130m. Cabal: 9.9-2.8 L/s Tensió de sortida en funció de dades hidràuliques (entre 78-282Vdc). És necessari connectar a un regulador de càrrega MPPT fins a tensió 175Vdc -1690W. Per sobre de 175Vdc es connecta a un inversor híbrid MPPT (tots dos inclosos en el preu). Sortida tensió trifàsica no rectificada. GIP sense escombretes. Model: W15/15
Veure taula de rendiment



Broquet (mm)

Desnivell net (M)

Cabal (L/s)

Tensió(V)

Producció (W)

8,5

130

2,87

282

2730

9

115

3,02

265

2570

10

100

3,48

247

2400

11

80

3,77

221

2140

13

60

4,55

191

1860

14

50

4,82

175

1690

15

40

4,95

156

1510

18

30

6,17

135

1310

22

20

7,53

111

1070

30

10

9,90

78

750

NOTA: Aquesta turbina es ven al costat del regulador MPPT

  • Valors en color negre= Connexió a un regulador de càrrega MPPT, bateria 24-48Vdc
  • Valors de color blau= Connexió a un Inversor híbrid 3k bateria 24Vdc
