POWERSPOUT LH TURBINA KAPLAN
Les turbines LH de PowerSpout ofereixen una solució fàcil i barata d’obtenir electricitat. A partir de salts d’aigua de 1.5 a 5m i un cabal de 20-55L/s, es pot obtenir entre 100W i 1600W de potència. A partir d’un cost de 0.01€/kwh, podrà obtenir energia per carregar bancs de bateries de 24Vcc ó 48Vcc mitjançant regulador MPPT o per connectar a inversor directament.
¿ON ES POT INSTAL·LAR?
– En zones aïllades sense connexió a xarxa pública (refigis, bordes, cases, granges, etc).
– Com a complement fiable per obtenir electricitat (sistemes mixtes fotovoltaic i turbina o xarxa i turbina).
– Allí os es desitji una nova font d’alimentació eléctrica, sencilla, barata i fiable.

Dades tècniques
* Turbina: model Kaplan
* Rodet kaplan: hèlix acer inoxidable de 154mm d’ample x 19mm eix interior
* Coberta: plàstic LDPE de 3 mm de gruix,
* Alçada dinàmica màxima: 5 m
* Cabal màxim / turbina: 50 l/s (180000L / h)
* Cabal mínim / turbina: 25 l/s (90000L / h)
* Base en PVC-U. Asentament sobre brida amb maneguet PVC D200
* Generador: imants permanents trifàsics
* Eficiència del generador: 70%
* Sortida entregada: Rectificada, tensió de corrent continu (+/ – i terra)

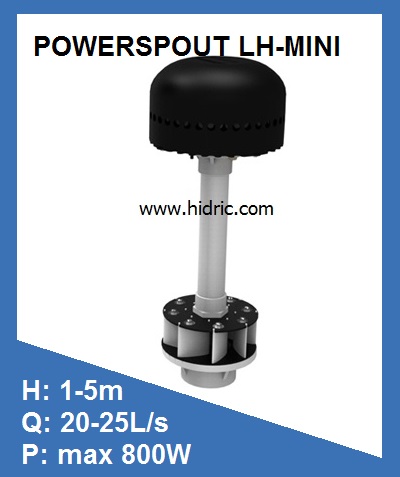

Dades tècniques
* Turbina: model Kaplan
* Rodet kaplan: hèlix acer inoxidable de 100mm d’ample x 16mm eix interior
* Coberta: plàstic LDPE de 3 mm de gruix,
* Alçada dinàmica màxima: 5 m
* Cabal màxim / turbina: 25 l/s (90000L/h)
* Cabal mínim / turbina: 20 l/s (72000L/h)
* Base en PVC-U. Asentament sobre brida amb maneguet PVC D160
* Generador: imants permanents trifàsics. Potència màxima 800W
* Eficiència del generador: 70%
* Sortida entregada: Rectificada, tensió de corrent continu (+/ – i terra)

Dades tècniques
* Turbina: model Kaplan
* Rodet kaplan: hèlix acer inoxidable de 154mm d’ample x 19mm eix interior
* Coberta: plàstic LDPE de 3 mm de gruix,
* Incorpora un sistema giratori de neteja de fulles exterior
* Cabal màxim / turbina: 50 l/s (180000L / h)
* Cabal mínim / turbina: 25 l/s (90000L / h)
* Base en PVC-U. Asentament sobre brida amb maneguet PVC D200
* Generador: imants permanents trifàsics
* Eficiència del generador: 70%
* Sortida entregada: Rectificada, tensió de corrent continu (+/ – i terra)
MODELS DISPONIBLES
LH 150-200
Tensió de sortida 56Vcc-60Vcc o 80Vcc
Per carregar bateries amb regulador MPPT
LH-HP 170-200-350
Tensió de sortida 170Vcc- 200Vcc ó 350Vcc
Per treballar amb inversor de xarxa Vcc/Vca. Recomanem per potencies superior a 950W
MATERIAL LLIURAT TURBINA LH
La turbina TRG, estàndard, es lliurada amb el material següent:
–Estructura externa
-Generador (GIP) acoplat a l’hèlix
– Barra talla fulles
-2 m de cable connectat al rectificador (positiu, negatiu i posat a terra (color verd)
-Suport per turbina LH. Porta brida D200 invertida per LH/LH-PRO i D160 per LH-MINI
Atenció no es subministra la redcucció PVC per unir al tub d’aspiració, ni el tub d’aspiració

CONSULTA SOBRE TURBINES LH
Es necessita temps per dissenyar un sistema d’energia renovable que incorpori turbines hidràuliques o un sistema mixt fotovoltaic i hidràulic. Entre el 3 i el 5% del vostre temps, l’heu de dedicar al vostre disseny. Si necessiteu ajuda,ús podem ajudar, però no és gratuït. Podeu expressar els vostres dubtes inicials i us respondrem. Però si feu preguntes complexes (quin tipus de regulador/inversor es necessita, quin diàmetre de tub, com realitzar connexions elèctriques, etc.), heu de fer un pagament de 48€. Veure assistència tècnica. Si es demana i es paga una turbina, aquest assessorament serà gratuït.
KIT HIDRÀULIC TURBINA LH POWERSPOUT
Les turbines Powerspout (i totes en general), necessiten d’altres materials hidràulics i elèctrics per funcionar correctament. Aquí us mostrem el material que podem subministrar-vos en cada turbina TRG (cada element té un cost apart):
– Reducció cónica PVC PN10 D200-250mm. És només per l’opció LH-HP ó LH-PRO
– El tub d’aspiració per raons de transport només el subministrem si fem nosaltres la instal·lació. Ha de ser tub PVC o similar PN 4 mínim
El diàmetre D200 del tub ja s’acoblarà directament al porta brida invertit proporcionat
– Pot de greix per lubrificació automàtica
– Interruptor magnetotèrmic Vdc 2p amb caixa estanca
– Derivador de sobretensió DST ja programat
– Resistència de derivació a l’aire
– Regulador MPPT apte per hidràulica






MATERIAL DE RECANVI





Rotor Kaplan LH
Recanvi complet del rotor LH
Diàmetre 154mm per turbines LH
Diàmetre 100mm per turbina LH-MINI
COIXINETS LH
Les turbines LH porten dos coixinets de la mateixa mida:
-Davant i Darrera (2 pc): 6005-2Z (47/25mm)
POT DE GREIX
Pot de greix, per greixatge automàtic.
Pot no reaprofitable
BROQUETS model 4
Model 3: Per turbines TRG fins març 2019
Model 4: Per turbines TRG a partir abril 2019
Es poden tallar de 2-25mm
PORTA BROQUETS model 4
Model 4: Per turbines TRG a partir 1 abril 2019
Porta broquet format subjecta broquet, contrarosca i junta tòrica
LLISTA DE PREUS (1 abril 2020)
PREUS PVP amb IVA INCLÒS
Descripció / model | Preu (€/ut) |
Powerspout LH estàndard | consultar |
Powerspout LH-HP | consultar |
Powerspout LH-PRO | consultar |
Powerspout transport LH-LH/HP NZ-EU amb DHL + assegurança+ arancel duana | 211,00 |
Powerspout transport LH MINI NZ-EU amb DHL + asseguraça + arancel duana | 197,00 |
Asistència tècnica i càlculs per instal·lar turbina TRG (gratuit si es compra la turbina) | 48,00 |
Reducció cònica PVC encolar PN10 D250-200 | 58,00 |
Powerspout Pot de greix TRG no reaprofitable | 56,00 |
