SALORIA TF TURBINA FRANCIS



Les Turbines Francis TF de Saloria ofereixen una solució fàcil d’obtenir electricitat aprofitant la pròpia energia de la canonada d’aigua. De disseny robust, s’utilitzen sobretot en zones aïllades on cal energia elèctrica, per mantenir els aparells de telecontrol, cloradors o sondes de nivell. Entrades de dipòsits i línies d’aigua són llocs molt comuns d’instal·lació. Ofereixen produccions de 25 a 700W segons model i amb tensions de 12 ó 24Vcc, per carregar bateria.



¿ON ES POT INSTAL·LAR?

– En zones aïllades sense connexió a xarxa pública (entrades/sortides a dipòsits, línies de xarxa amb pressió (tub-tub), etc).

– Com a complement fiable per obtenir electricitat en zones on la fotovoltaica no es possible o molt feble (sistemes mixtes fotovoltaic i turbina o xarxa i turbina).

– Allí os es desitji una nova font d’alimentació eléctrica, sencilla i fiable.

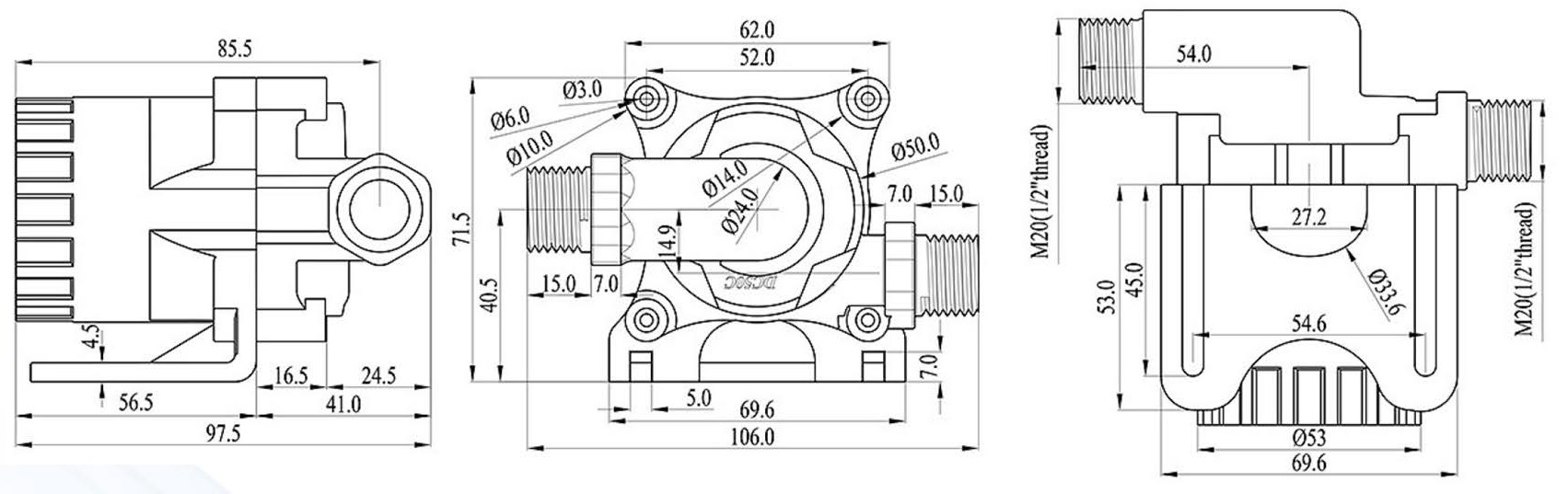

TF-25

Picoturbina TP-25 de CEPEX.
S’instal·la en by-pass sobre una reductora de pressió, o en circuit paral·lel

Q: 0.95L/s

H: 1.8bar nominal (8 bar max)

Tensió sortida: 12Vcc

P: 25W

Dades tècniques:

Picoturbina en linia tub-tub. Incorpora regulador de carga i electrovàlvula de tall.

Cabal max 0,95L/s

Diferencial de pressió 18m (pressió max xarxa 8 bar)

Producció fins a 25W

Sortida tensió: 12 Vcc

Bateria: 9-45Ah (no subministrada)

S’entrega amb una electrovàlvula 1″ + racords unió 1″ bsp

Grau de protecció: IP68





TF-60

Turbina hidràulica TF-60. Perfecte per carregar bateries de 30 a 150Ah en llocs aïllats per fer funcionar pilots a distància, equips de cloració, vàlvules motoritzades, etc. Potència obtinguda fins a 60W.



Dades tècniques

Turbina en línia per a tubs tancats

Cabal de 0,9 a 1,5 L / s

Pressió nominal: 8 mca (0.8bar)

Pressió màxima d’entrada: 1.2 bar (uns 12mca)

Sortida de tensió: 12 ó 24Vdc

Producció màxima: 60W

S’entrega amb caixa de connexió (carregador de bateries) i una vàlvula de bola automatitzada.

S’entrega amb connectors bsp d’1 “





TF-300

Turbina hidràulica TF-300. Turbina tipus Francis amb generador d’imants permanents que funciona amb un cabal de 2 a 5L/s i per diferencials de pressió de fins a 1 bar (10mca aprox). Per instal·lar en paral·lel a un tub principal proveït d’una reductora de pressió o vàlvula de tall o directament a tub principal. Es pot connectar tub a tub i no es perd cabal. Producció fins a un màxim de 340W.



Dades tècniques

Turbina en línia per a tubs tancats

Cabal de 2,0 a 5,0 L / s

Pressió diferencial: 1 bar (10 mca aprox.)

Pressió màxima d’entrada: 8 bar (80 mca aprox.)

Sortida de tensió: 12 ó 24Vdc

Producció màxima: 340W

Entrada hidràulica: 1-1/4″ -sortida 90º respecte l’entrada-

Gir: 1600 rpm (a 10 mca)

Protecció: IP 400

Mides: alt 380mm (+tub sortida), llarg 170mm

Pes: 12kg





TF-600

Turbina hidràulica tipus Francis TF-600, ferma i robusta. Per carregar banc de bateries, amb generador d’imants permanents, ofereix 24 ó 48Vcc (a triar al fer la comanda). Treballa entre 3,3 i 7,5L/s amb un diferencial de pressió de fins a 20mca (2 barx aprox). Per instal·lar en paral·lel a la canonada d’aigua, mitjançant reductora de pressió o vàlvula de tall, que proporcioni el diferencial de pressió. Ideal per obtenir electricitat en zones aïllades, tals com dipòsits d’abastament, casetes de cloració, o allí on es necessiti una font elèctrica aprofitant la pròpia energia de la canonada.

Dades tècniques:

*Connexió: 1-1/4
Descàrrega de la turbina respecte a l’entrada 90 ° (la part final s’ha de submergir a l’aigua ó tornar-lo al tub d’origen)

*Cabal: 3,3-7,5 L/s

*Diferencial de pressió: 20 mca (2 bar aprox)
*Pressió màxima de funcionament 6 bar estàndard 12 a petició
*Alternador trifàsic d’imant permanent
*Tensió sortida: 24 ó 48Vcc
*Pont rectificador extern
*Revolucions: 1600 rpm aprox. a 10 mca (diferencial de pressió), o 2000rpm a 20 mca
*Grau de protecció IP 44
*Alçada total 320 mm
*Amplada 170 mm
*Pes: 12 Kg (sense tub).







TF-750

Turbina hidràulica tipus Francis TF-750, ferma i robusta, proporciona fins a 750W. Per carregar banc de bateries, amb generador d’imants permanents, ofereix 24 ó 48Vcc (a triar al fer la comanda). Treballa entre 2,7 i 7,7L/s amb un diferencial de pressió de fins a 20mca (2 bar aprox). Per instal·lar en paral·lel a la canonada d’aigua, mitjançant reductora de pressió o vàlvula de tall, que proporcioni el diferencial de pressió. Ideal per obtenir electricitat en zones aïllades, tals com dipòsits d’abastament, casetes de cloració, o allí on es necessiti una font elèctrica aprofitant la pròpia energia de la canonada.

Dades tècniques:

*Connexió: 1-1/4
Descàrrega de la turbina respecte a l’entrada 90 ° (la part final s’ha de submergir a l’aigua ó tornar-lo al tub d’origen)

*Cabal: 2,7-7,7 L/s

*Diferencial de pressió: 20 mca (2 bar aprox)
*Pressió màxima de funcionament 6 bar estàndard 12 a petició
*Alternador trifàsic d’imant permanent
*Tensió sortida: 24 ó 48Vcc
*Pont rectificador extern
*Revolucions: 1600 rpm aprox. a 10 mca (diferencial de pressió), o 2000rpm a 20 mca
*Grau de protecció IP 44
*Alçada total 320 mm
*Amplada 170 mm
*Pes: 12 Kg (sense tub).







LLISTA DE PREUS (1 abril 2020)

PREUS PVP  amb IVA INCLÒS

Descripció / model  Preu (€/ut)
Saloria Picoturbina TF-25 12Vcc+ EV + racords consultar
Saloria turbina TF-60 12 ó 24V (a triar) +  quadre regulació + vàlvula automàtica 1″ consultar
Saloria Turbina TF-300 24 ó 48Vcc (a triar), 600W consultar
Saloria Turbina TF-750 24 ó 48Vcc (a triar), 750W consultar
Asistència tècnica i càlculs per instal·lar turbina TF (gratuit si es compra la turbina) 48,00
