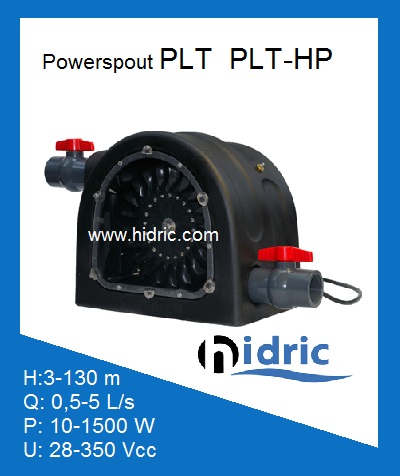

POWERSPOUT PLT TURBINA PELTON
Les turbines PLT de PowerSpout ofereixen una solució fàcil i barata d’obtenir electricitat. A partir de salts d’aigua de 3 a 130m i un cabal de 0,5 a 3L/s, es pot obtenir entre 100W i 1600W de potència. A partir d’un cost de 0.01€/kwh, podrà obtenir energia per carregar bancs de bateries de 24Vcc ó 48Vcc mitjançant regulador MPPT o per connectar a inversor directament.
¿ON ES POT INSTAL·LAR?
– En zones aïllades sense connexió a xarxa pública (refigis, bordes, cases, granges, etc).
– Com a complement fiable per obtenir electricitat (sistemes mixtes fotovoltaic i turbina o xarxa i turbina).
– Allí os es desitji una nova font d’alimentació eléctrica, sencilla, barata i fiable.
Dades tècniques
* Turbina: model Pelton
* injectors: 1-2, 2-25mm
* Nombre de culleres al rotor: 20
* Material del rotor: GF30 Nylon 230mm PCD
* Coberta: plàstic LDPE de 6 mm de gruix
* Alçada màxima de pressió estàtica: 130m
* Alçada dinàmica màxima: 3-125 m
* Cabal màxim / turbina: 2,5 l / s (9000L / h)
* Cabal mínim / turbina: 0,5 l / s (1800 L / h)
* Broquets subministrades: 1 joc tallat a la mida calculada + 1 joc sense tallar
* Generador: imants permanents trifàsics
* Eficiència del generador: 70%
* Sortida: tensió de corrent continu (+; – i terra)

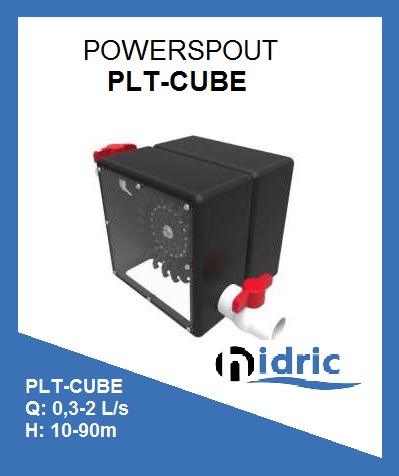

Dades tècniques
* Turbina: model Pelton
* Injectors: 1-2, 2-25mm
* Nombre de culleres al rotor: 20
* Material del rotor: GF30 Nylon 230mm PCD
* Coberta: plàstic LDPE de 6 mm de gruix
* Alçada màxima de pressió estàtica: 90m
* Alçada dinàmica màxima: 3-90 m
* Cabal màxim / turbina: 2 l / s (7200L/h)
* Cabal mínim / turbina: 0,3 l / s (1080 L/h)
* Broquets subministrats: 1 joc tallat a la mida calculada + 1 joc sense tallar
* Generador: imants permanents trifàsics
* Eficiència del generador: 70%
* Sortida: tensió de corrent continu (+; – i terra)
MODELS DISPONIBLES
PLT / PLT-HP 28-40-56-60-80
Tensió de sortida 28Vcc-40Vcc-56Vcc-60Vcc o 80Vcc
Per carregar bateries amb regulador MPPT
PLT / PLT-HP 170-200-350
Tensió de sortida 170Vcc- 200Vcc ó 350Vcc
Per treballar amb inversor de xarxa Vcc/Vca. Recomanem per potencies superior a 950W
MATERIAL LLIURAT TURBINA PLT
La turbina PLT, estàndard, es lliurada amb el material següent:
–Estructura externa
-Generador (GIP) i roda instal·lada a la carcassa
– Conjunt de dos broquets tallats a la mida (a)
– Vàlvules de PVC de 2 ″ per a la regulació de l’aigua (b)
-2 m de cable connectat al rectificador (positiu, negatiu i posat a terra (color verd)
(a -b) Per a la seguretat del transport, es pot subministrar no instal·lat
CONSULTA SOBRE TURBINES PLT
Es necessita temps per dissenyar un sistema d’energia renovable que incorpori turbines hidràuliques o un sistema mixt fotovoltaic i hidràulic. Entre el 3 i el 5% del vostre temps, l’heu de dedicar al vostre disseny. Si necessiteu ajuda,ús podem ajudar, però no és gratuït. Podeu expressar els vostres dubtes inicials i us respondrem. Però si feu preguntes complexes (quin tipus de regulador/inversor es necessita, quin diàmetre de tub, com realitzar connexions elèctriques, etc.), heu de fer un pagament de 48€. Veure assistència tècnica. Si es demana i es paga una turbina, aquest assessorament serà gratuït.
KIT HIDRÀULIC TURBINA POWERSPOUT
Les turbines Powerspout (i totes en general), necessiten d’altres materials hidràulics i elèctrics per funcionar correctament. Aquí us mostrem el material que podem subministrar-vos en cada turbina PLT (cada element té un cost apart):
– Col·lector en PVC (veure foto dreta), D63mm 2”. PN10/16bar. S’entrega descargolat per els enllaços 3 peces.
– Col·lector amb tub flexible PVC PN 9 bar D50 amb connectors camplock o similar.
– Pot de greix per lubrificació automàtica
– Interruptor magnetotèrmic Vdc 2p amb caixa estanca
– Derivador de sobretensió DST ja programat
– Resistència de derivació a l’aire
– Regulador MPPT apte per hidràulica
MATERIAL DE RECANVI

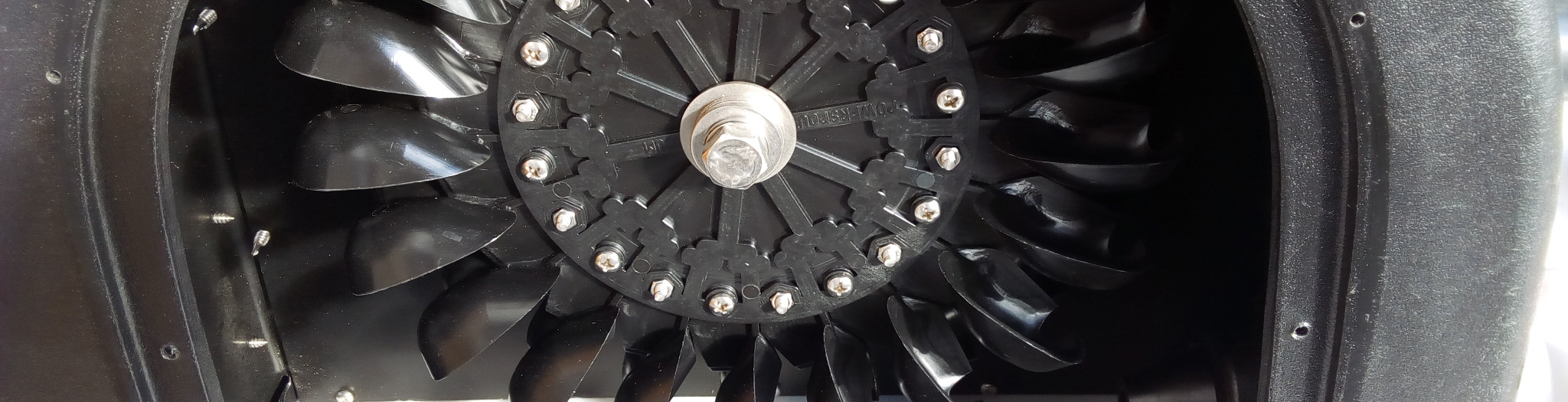

Rotor Pelton PLT
Recanvi complet del rotor PLT.
S’entrega amb 20 culleres, suport i cargols

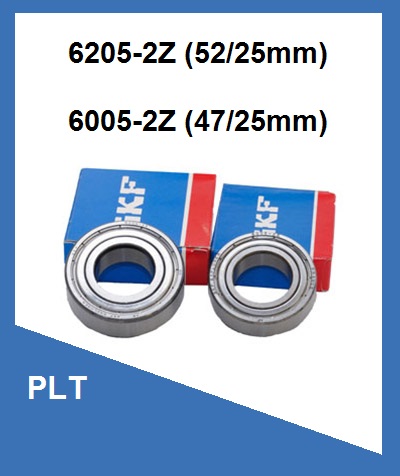

COIXINETS PLT
Les turbines PLT porten dos mides:
-Davant (1 pc): 6205-2Z (52/25mm)
-Darrera (1 pc): 6005-2Z (47/25mm)
POT DE GREIX
Pot de greix, per greixatge automàtic.
Pot no reaprofitable
BROQUETS model 4
Model 3: Per turbines PLT fins març 2019
Model 4: Per turbines PLT a partir abril 2019
Es poden tallar de 2-25mm
PORTA BROQUETS model 4
Model 4: Per turbines PLT a partir 1 abril 2019
Porta broquet format subjecta broquet, contrarosca i junta tòrica
LLISTA DE PREUS (1 abril 2020)
PREUS PVP amb IVA INCLÒS
| Descripció / model | Preu (€/ut) |
| Powerspout PLT estàndard | consultar |
| Powerspout PLT-HP | consultar |
| Powerspout PLT-CUBE estàndard | consultar |
| Powerspout transport PLT/PLT-CUBE NZ-EU amb DHL + asseguraça + arancel duana | 211,00 |
| Asistència tècnica i càlculs per instal·lar turbina PLT (gratuit si es compra la turbina) | 48,00 |
| Powerspout-Kit hidràulic PVC-PN 10-16 63mm (2″) | 158,00 |
| Powerspout Pot de greix PLT no reaprofitable | 56,00 |
| Powerspout Rotor Pelton PLT 20 culleres | 116,00 |
| Powerspout joc Coixinets recanvi PLT (1 ut 6005 + 1 ut 6205) | 37,6 |
| Powerspout joc broquets tipus 4 (4 ut sense tallar) | 26,25 |
| Powerspout conjut porta broquet tipus 4 | 26,28 |
