POWERSPOUT. Microturbines

PLT, TRG, LH, LH-MINI

POWERSPOUT PLT:

Turbina pelton de 3-130m d’alçada

Cabal de 0.5-10L/s

Producció de 100 a 1500W (segons dades hidràuliques)

Sortida tensió: 28, 40, 56, 80,



POWERSPOUT TRG:

Turbina turgo de 3-30m d’alçada

Cabal de 8-16L/s

Producció de 100 a 1500W (segons dades hidràuliques)

Sortida tensió: 28, 40, 56, 80

POWERSPOUT LH:

Turbina Kaplan de 1.5-5m d’alçada

Cabal de 25-55L/s

Producció de 100 a 1500W . Per caigudes >3.5m obligatori opció HP. producció fins a 1600W

Sortida tensió: 150, 250, 400Vcc

POWERSPOUT LH-MINI:

Turbina Kaplan de 1.5-5m d’alçada

Cabal de 15-25L/s

Producció de 100 a 800W (segons dades hidràuliques).

Sortida tensió: 150, 250, 300Vcc

POWERSPOUT LH-PRO:

Turbina Kaplan de 3-5m d’alçada

Cabal de 35-55L/s

Opció HP-PRO amb escombra netejadora de fulles. Producció fins a 1600W

Sortida tensió: 150, 250, 400Vcc

CONSULTA SOBRE TURBINES

Plantejar un sistema d’energia renovable amb incorporació de turbines hidràuliques o un sistema mixte amb fotovoltaica i hidràulica, requereix temps. Entre un 3 i el 5% del vostre temps s’ha de dedicar al disseny. Si necessiteu ajuda, us puc ajudar, però això no es gratuit. Podeu plantejar els vostres dubtes inicials, i us atendrem. Però si formuleu preguntes complexes (del tipus quin material necessito, com fer la instal·lació, com fer les connexions, etc), haureu  de fer un pagament. Vegeu Suport tècnic. El preu del Suport Tècnic us serà descomptat si feu comanda d’una turbina.



KIT HIDRÀULIC TURBINA POWERSPOUT.

Les turbines Powerspout (i totes en general), necessiten d’altres elements hidràulics i elèctrics per poder funcionar correctament. A continuació us mostrem el material que incluim en els nostres Kits:

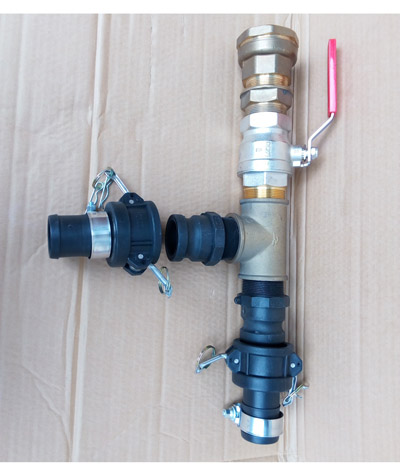

-Accessòris entrada col·lector de llautó/PVC segons model turbina i/o pressió

-Tub PVC flexible PN9 bar o rigid PN16 bar segons model turbina

-Accessòris kamploc d’unió entre tub i turbina + mordassa de subjecció

-Interruptor magnetotèrmic 500Vdc 2p amb caixa estanca

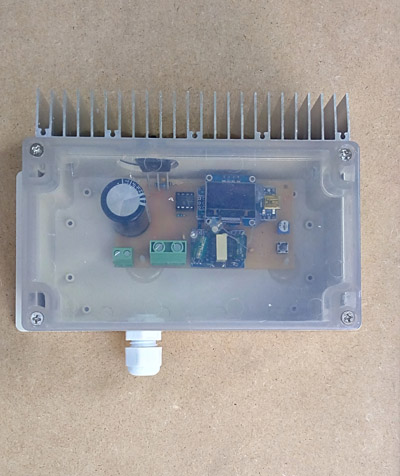

-Derivador DST, programat

-Resistència de derivació per aire

-Regulador MPPT adecuat a la turbina i model DST

TURBINES POWERSPOUT: LLISTAT DE PREUS. 2019 Preus AMB IVA

CÒDI DESCRIPCIÓ MODEL PREU iva inclòs (€)
25312522 Suport tècnic i càlculs turbines Powerspout PLT, TRG, LH 48,00
25100xx Powerspout Turbina pelton PLT PLT 40-80 1825,00
25100xx99 Kit Turbina PLT + DST + MPPT PLT KIT 40-80 2990,00
25200xx Powerspout Turbina turgo TRG TRG 28-80 1825,00
25200xx99 Kit complet Turbina TRG + KIT +DST +MPPT TRG KIT 28-80 2990,00
25300xx Powerspout Turbina kaplan LH 1.5-3.5m LH 150-300 1825,00
25301xx Powerspout  kaplan LH-HP >3.5m LH-HP 150-300 2120,00
25300xx99 Kit complet turbina LH + KIT + DST +MPPT LH-HP KIT 150-300 2990,00
25310xx Powerspout Turbina kaplan LH-MINI LH-M 150-250 1524,00
25310xx99 Kit cpmplet LH-MINI <3.5m KIT + DST + MPPT LH-M KIT 150-250 2490,00
25312522 Suport tècnic i càlculs turbines Powerspout PLT, TRG, LH 48,00



POWERSPOUT: DOSSIERS, MANUALS I FITXES TÈCNIQUES

POWERSPOUT. ACCESSÒRIS DE RECANVI I MANTENIMENT

PLT, TRG, LH, LH-MINI

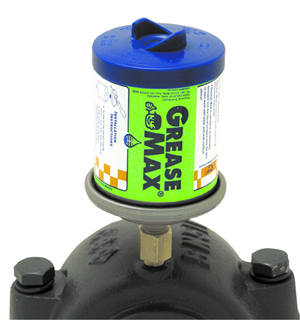

POT DE GREIX AUTOMÀTIC:

Pot de greix per fer el greixatge de forma autònoma.

Apte per qualsevol turbina Powerspout (PLT, TRG, LH, LH-Mini, Cube)

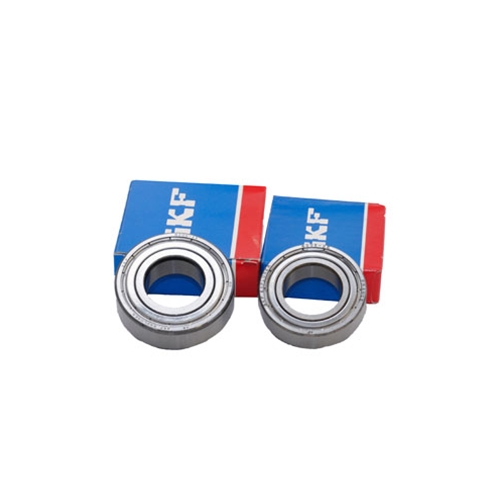

COIXINETS TRG-PLT

Les turbines PLT porten dos mides de coixinets:

-Frontal (1 ut): 6205-2Z (52/25mm)

-Part posterior (1 ut): 6005-2Z (47/25mm)

Les turbines TRG porten (2 ut):

Frontal i part posterior: 6005-2Z (47/25mm)

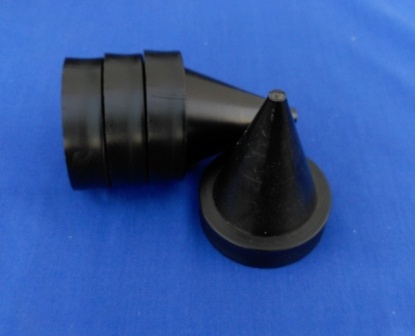

INJECTORS PLT/TRG

Broquets de recanvi sense tallar per les turbines PLT i TRG

GENERADOR IMANS PERMANENTS (GIP) + EIX. 36POLS

GIP de 36 pols amb rotor tipus 4 és adequat fins a 1,6 kW a 1600 rpm. GIP adequat per a aplicacions de turbines eòliques.

Cada GIP-36 ve amb les següents parts:

-Stator
Rotor magnètic tipus 4: sortida màxima de 1,0 W / rpm (alta potència)
Eix tipus 1 i rosca de retenció
Bloc de rodaments, coixinets i fixacions
Kit de segellat



GENERADOR IMANS PERMANENT 42 POLS + EIX

GIP magnètic tipus 2 per a aplicacions de fins a 1,2 kW a 1600 rpm – Potència màxima de 0,75 W / rpm
GIP magnètic tipus 2+ per a aplicacions de fins a 1,36 kW a 1600 rpm – Potència màxima de 0,85 W / rpm

Els Estator de 42 pols, son  inapropiats per a aplicacions de turbines eòliques. Cada GIP 42 pols conté:

Stator
Rotor magnètic tipus 2 o 2 +
Eix tipus 1 i rosca de retenció
Bloc de rodaments, coixinets i fixacions
Kit de segellat

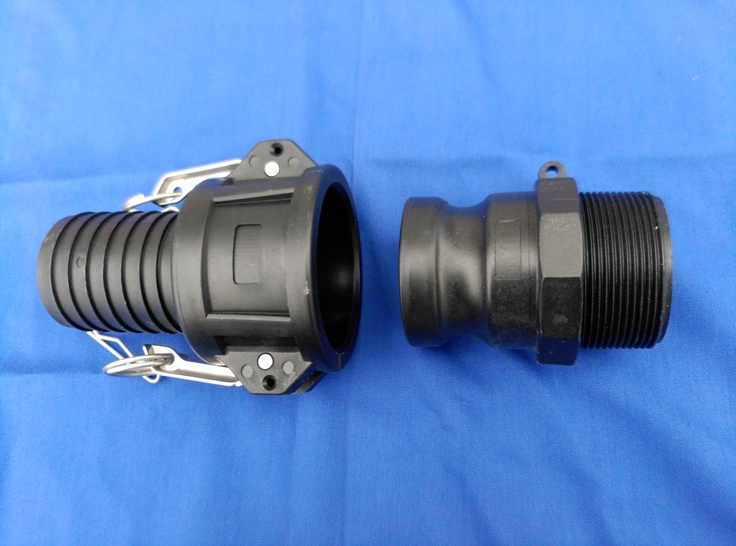

ACCESSÒRIS KAMLOCK:

Accessòris de plàstic kamlock per les unions de les turbines PLT o TRG amb tub PVC flexible

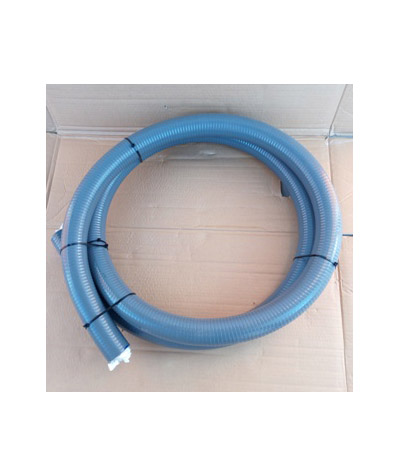

TUB PVC FLEXIBLE:

Ideal per fer les conexions d’entrada per les turbines TRG o PLT amb pressions <9bar.

S’entrega sense tallar

PLT: 4m

TRG: 8m

INTERRUPTOR MAGNETOTÈRMIC Vcc:

Interruptor especial tensió Vcc

-C60H DC 10A 500Vcc

-Caixa estanca amb carril din 3p

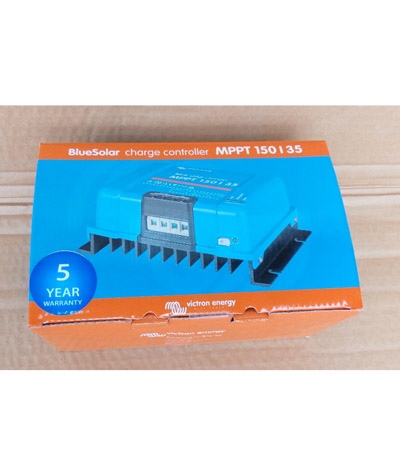

VICTRON REGULADOR DE CARGA MPPT:

Amb la pràctica hem vist que els reguladors MPPT Victron, son els més sencills òptims per les turbines.

Oferim la tarifa Victron a molt bon preu. Consulteu-nos  preu

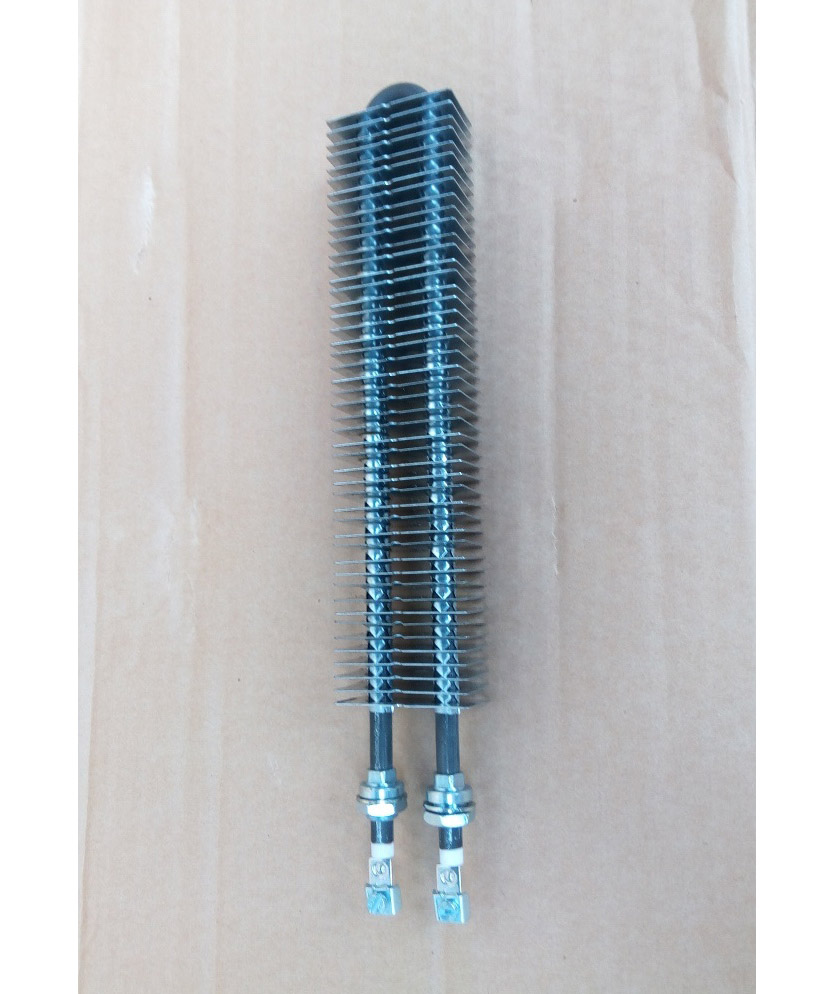

RESISTÈNCIA DERIVADORA D’AIRE:

Aquest material es ven junt amb el kit de la turbina.

La resistència d’aire acuta de dissipació de tensió, en cas que les bateries estàn carregades o no hi consums. D’aquesta manera la turbina no entra en tensió de sortida lliure. Apte per turbines hidràuliques i eòliques. Cal dimensionar correctament la resistència, a fi que faci de frè. Consulteu opcions.

POWERSPOUT, material auxiliar LLISTAT DE PREUS. 2019 Preus AMB IVA

CÒDI DESCRIPCIÓ MODEL PREU iva inclòs (€)
25312522 Suport tècnic i càlculs turbines Powerspout PLT, TRG, LH 48,00
25944001 Pot greix Grease Max 12M 1 pot 12M 55,00
25926205 Powerspout rodament  6205 52/25mm 6205 19,30
25926005 Powerspout rodament  6005 47/25mm 6005 18,00
25736000 Powerspout GIP 36p + eix GIP-36 730,00
25742000 Powerspout GIP 42p + eix GIP-42 530,00
99201111 Interruptor magnetotèrmic 2p 10A 500Vdc + caixa Vdc 183,00
001 Ports material auxiliar MRW 9,90



POWERSPOUT: PDF I TARIFES MATERIAL AUXILIAR
